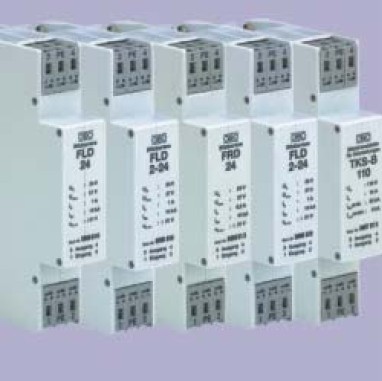

产品名称：FRD, FLD, TKS-B交、直流信号控制线防雷器 状态:离线 发送信件
姓名:李先生(先生)
职位:经理
电话:0755-88834928
手机:13058066058
传真:0755-88834938
地区:广东-深圳市
地址:深圳市福田中心区福华三路恒运豪庭2栋19D
邮编:518033
邮件:1002196429@qq.com
产品编号：Pro200941016295
产品型号：FRD, FLD, TKS-B交、直流信号控制线防雷器
更新时间：2009.04.10
浏览次数：2030
| 性能一览表 FRD、FLD 保护器 | 使用优点 |
| 安装于35mm导轨上 | 可直接安装在配电柜或开关盒里 |
| 可毫无问题地提供各种电压 | 用户导向的浪涌保护成为可能 |
| 无螺钉压接式接线端 | 容易安装 |
| Y型电路 | 安全可靠，对于相线、中线或是保护地线来的浪涌都能有效抑制 |
功能和应用领域
TKS-B、FRD、FLD、FRD2、和FLD2是用于电子测量和控制线的保护器，防止数据线上由于雷电或行波引起的浪涌过电压对相关联设备造成危害。
TKS-B是应用于所有电压不超过110V、频率不超过2MHz的数据线上的保护器，安装于LPZ 0→2。
FRD和FLD系列的保护器是应用于不接地的（不对称的、悬浮的）双线系统。FRD可安装在允许电阻增大的电路中，如果电路不允许电阻增大，则使用FLD。
FRD2和FLD2系列保护器是专门用于与地相关的单线系统（对称的、电压相关的）。在这里也有一个串联电阻和串联电感的选择，如果允许电阻增大则选FRD2，对于电压控制的装置则选FLD2。由于它们被设计了两级保护电路，因此也适合于安装到LPZ1→LPZ3。
FRD和FLD的两级电路由气体放电管、压敏电阻和箝位二极管组成，具有通流量大、箝位时间极短和保护水平较低的特点。
TKS-B保护器只有一级保护电路，但是它的通流量特别大。
安装
OBO TKS-B、FRD和FLD型保护器可以安装于任何标准的开关盒或配电盒，简单地安装在35mm导轨上。无螺钉的接线端降低了安装的费用。
技术参数
| 避雷器 |
FRD-5
FLD-5 FRD2-5 FLD2-5 |
FRD-12
FLD-12 FRD2-12 FLD2-12 |
FRD-24
FLD-24 FRD2-24 FLD2-24 |
FRD-48
FLD-48 FRD2-48 FLD2-48 |
FRD-60
FLD-60 FRD2-60 FLD2-60 |
FRD-110
FLD-110 FRD2-110 FLD2-110 |
TKS-B
|
| LPZ |
1→3
|
0→2 |
|||||
| 标称电压 UN 最大可持续工作电压 UC |
5V 6V |
12V 13.5 |
24V 27V |
48V 53V |
60V 66V |
110V 122V |
110V 130V |
| 额定负载电流 FRD、FRD2 IL |
0.2A
|
16A | |||||
| 额定负载电流 FLD、FLD2 |
1.0A
|
||||||
| 标称放电电流（8/20） In |
10KA
|
20KA | |||||
| 冲击流通容量（10/350） Iimp | 6KA | ||||||
| 电压保护水平 Up3-4 | ≤13V | ≤29V | ≤51V | ≤100V | ≤130V | ≤300V | ≤450V |
| 每线串联电阻 FRD、FRD2 R |
15Ω
|
||||||
| 每线串联电感 FLD、FLD2 L |
100 μH
|
||||||
| 连接线横截面积 连接线剥皮长度 颜色 材料 安装 尺寸 |
0.14-2.5mm2 6-7mm 亮灰色，像RAL 7035 聚酰胺6 依据DIN EN 50022安装于35mm导轨 长90mm，宽17.8mm，深62mm |
||||||
