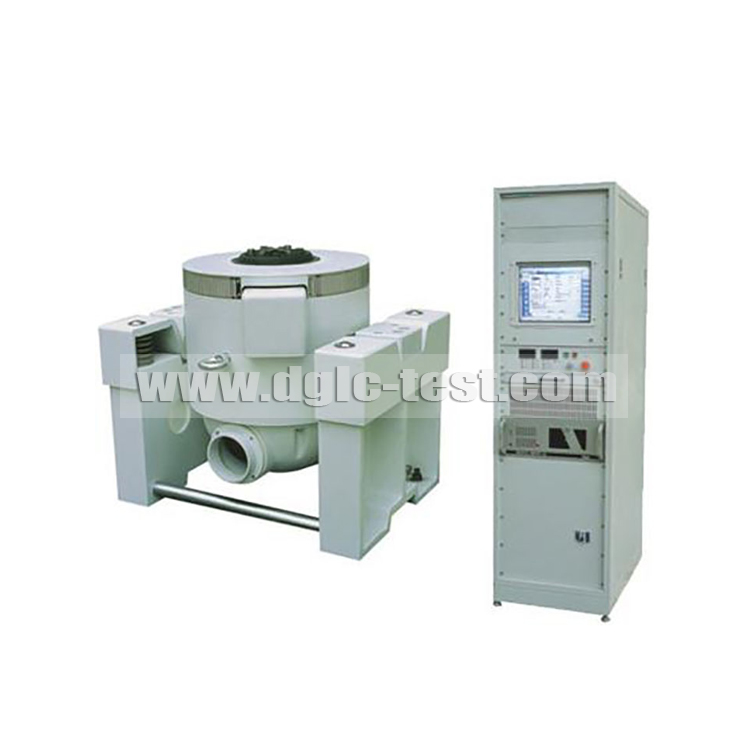

DV-100-1电动式振动试验台是由恒定的磁场和位于磁场中通有一定交变电流的线圈相互作用而生出交变的激励力的原理，采用先进的机械结构和先进的工艺制作，主要特点为：磁路采用双磁路强磁场结构，动圈采用无骨架绕组，动圈支撑系统采用悬臂支架和空气弹簧支撑，功放采用先进的开关放大电路，系统保护功能齐全，采用智能式控制，冷却形式为强迫风冷。
本电动振动试验台各项技术指标均符合GB/T 13310-91《电动振动台技术条件》和企标Q/320502SN001-2007《DV、DC系列电动振动试验系统》的要求。
2 系统技术指标
激 振 力： 正弦：980N （100kg.f）
随机：980N (100kg.fRMS)
频 率 范 围 ： 垂直台：5Hz~4500Hz
额定加速度： 490m/s2（50g）
额 定 速 度 ： 2m/s
额 定 位 移 ： 25mm（p-p）
最 大 载 荷 ： 70kg
运动部件有效质量：垂直台：2kg
电 源 ： 3相5线 380VAC±10% 50Hz
消 耗 功 率 ： 4.5kVA
台体尺寸L×W×H：550mm×700mm×700mm
连续工作时间： 8h
工 作 环 境 ： 温度0~40℃
湿度≤90%RH（25℃）
保 护 功 能 ： 本系统具有12种自动保护联锁功能。
1） 电网过压保护 5） 模块过热保护 9） 系统故障保护
2） 电网欠压保护 6） 输出过电流保护 10） 外接保护
3） 过位移保护 7） 输出过电压保护 11）零信号保护（复位）
4） 台体过热保护 8） 模块过电流保护 12） 漏电保护
各种保护功能均由数字线路控制，保护速率和效率高等特点,关键部件采用国外进口元器件，各项技术指标均占国内领先地位，达到国外现代水平。
3 各构成部分简要介绍
3.1 功率放大器 KA-1
3.1.1开关功率放大器特点
开关功率放大器转换效率高，可靠性好。关键部件采用国外进口元器件，各项技术指标均占国内领先地位。
3.1.2主要技术指标
输 出 功 率： 1kVA
频 率 范 围： 5~4500Hz
信 噪 比： ≥65dB
输入信号电压： ≤1.5rms
输 入 阻 抗： ≥15VkΩ
电 源： AC 3相50Hz 380V±10%
冷 却 方 式： 强制风冷
功率放大器外形尺寸：L×W×H：550mm×800mm×1780mm

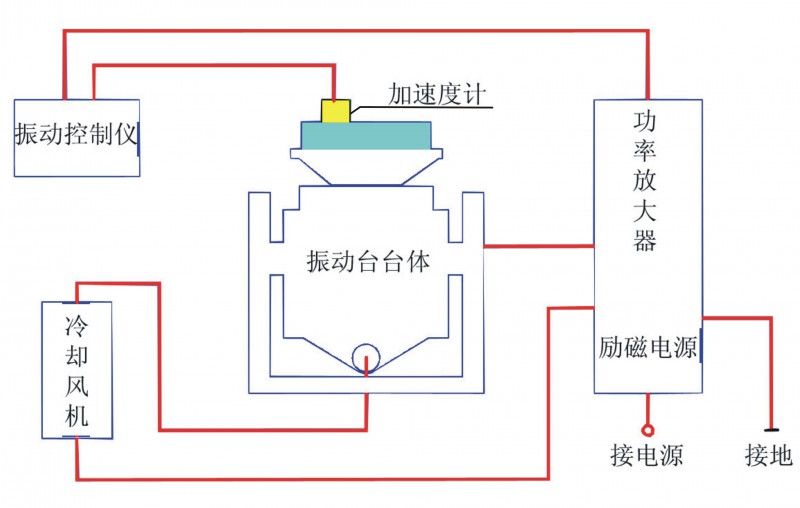

3.1.3系统工作原理方框图
3.2. 垂直台台体DE-100
3.2.1 结构与特点：
DV-100是宽频带电动振动台，工作频率范围5~4500Hz，既可作正弦振动也可作随机振动，其结构是（1）由驱动线圈、骨架、台面构成活动系统；（2）活动系统的支撑导向系统；（3）磁路系统等部分组成。在活动系统支撑结构中采用了独特的摇臂式导向和轴向空气弹簧悬挂方式，因此具有横向负载强，波形精度高的特点，即使在额定负载下也能达到额定的25mmP-P位移值。
磁缸悬挂于耳轴结构上，可以垂直、水平90°旋转，因此很容易选择试验所需的振动方向。在耳轴结构里采用隔振弹簧和直线导向的悬挂方式，结构中的隔振装置消除了内外部振动相互干扰的影响。
432.2 技术指标：
（1） 台 面 尺 寸 ： φ110mm
（2） 安 装 试 件 孔 ： 6-M8
（3） 容许偏心力矩 ： 2.5kN.cm
（4） 轴方向的悬挂 ： 空气弹簧
隔 振 装 置 ： 多层橡皮
RDVC-3随机振动控制测量仪
1概述
RDVC-3随机振动控制测量系统的主要功能是作振动和冲击试验以及信号分析。RDVC-3系统还能作半正弦波的完全弹性碰撞和后峰锯齿波的完全塑性碰撞的试验。
2.技术指标及功能
2．1、正弦控制测量系统技术指标及功能
频 率 范 围： 2-5000Hz
扫 频 方 式： 线性，对数
通 道 数： 1个独立通道
扫 频 速 率： 0.1-10oct/min
控 制 精 度： ±0.5dB
动 态 范 围： 78dB
控 制 方 式： 峰值、平均值、有效值、跟踪滤波
振 动 方 式： 定频、扫频（线性对数）、暂停、返回
振动曲线设置： 最多可设置32个交越点，并能按等位移、等速度、等加速度，任意设置
显 示 功 能： 可直接在屏幕上显示人机对话设置的振动试验曲线，在振动试验中能实时显示振动曲线，并不断地显示当时的误差dB数。
保 护 功 能： 具有超限报警、超极限自动停机、开路保护、低量级系统自检等多种保护功能
设 置 功 能： 人机对话设置的试验规范可以存盘，以便再次使用。
测 量 功 能： 0-200g分八档:1,2.5,5,10,25,50,100,200g量程自动转换。
滤 波 形 式： 可编程抗混滤波器（八档）通带0.2dB、阻带-55dB/oct。
信号形式及精度：正弦波，失真 0.5%
2．2随机控制测量系统技术指标及功能:
频 率 范 围: 100,200,400,500,1000,2000,4000,5000Hz
分 辩 率: 100,200,400,800线
驱动谱动态范围: 78dB
回 路 时 间: 2000Hz,400线单通道0.6秒
功率谱控制精度: ±1dB (90%置信度)
RMS值控制精度: ±0.2dB
控 制 通 道: 1个独立通道
控 制 方 式: 平均值,最大值
谱 图 设 置: 可达32级,既能以PSD[(m.s-2)2/Hz], 又能以dB/oct设置
振 级 预 设: 具有-18dB,-15dB,-12dB,-9dB,-6dB,-3dB,0dB七种振级,每种振级的振动时间由用户设定。
升 级 方 式: 具有自动升级及手动升级两种工作方式。
显 示 功 能: 具有实时显示,打印功能。
数 据 处 理: 试验结束,自动将试验数据保存,便于用户进行后处理。
保 护 功 能：具有超限报警、开路保护及超极限自动停机
设 置 功 能：人机对话时设置的试验规范可以存盘，以便多次重复使用。
测 量 范 围：0-200g分八档:1,2.5,5,10,25,50,100,200g量程自动换档。
滤 波 形 式：可编程抗混滤波器（八档）通带0.2dB、阻带-55dB/oct。
信 号 形 式：真随机、伪随机。
RDVC-3随机振动控制测量系统符合GB2423-82,MIL-STD-810D,MIL-781C,IEC68-2-84及国标GBJ-150.16-86等规范中关于宽带随机振动高级再现试验要求。
2．3、正弦加宽带随机
正 弦 谱 线 数： 1-10段
2．4、冲击控制
脉 冲 时 间： 5-20ms
波 形： 半正弦、三角、后峰锯齿波、方波
