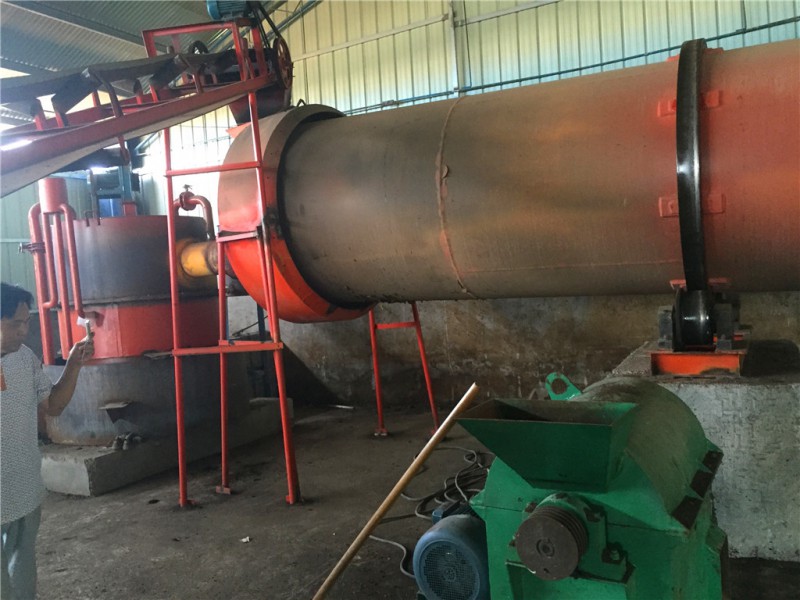

煤气发生炉简介
一、性能及技术参数
1、炉膛直径：Φ1200～3000mm
2、适用燃料：弱粘结性块状烟煤（以大同块煤为宜）
3、产气率：2.5～3.6m3/kg；
4、气化强度：150～200kg/m2.h；
5、煤气低发热值：1300～1400大卡/m3；
6、煤气出口压力：150～200mmH2O；
7、一次风最大风压：204mmH2O；
8、混合气体温度：50～60℃；
9、最大装机容量：18KW；
10、加煤方式：机械自动；
11、除灰方式：机械（湿式）；
12、煤气出口温度：400～550℃；
13、加热炉最高温度：以1300℃；
14、转动炉排速度：0.086转/分（或11.63分/周）；
15、气化剂类型：空气和水蒸汽；
16、2000煤气发生炉每小时耗煤为300kg～400kg
二、煤气发生炉的结构
工业上使用的煤气发生炉种类很多，有固定炉排式及旋转炉排式的煤气炉，也有无底固定风帽式煤气炉及阶梯煤气炉。下面简要介绍我厂自行设计制造的MHZ-1850旋转炉排煤气发生炉的结构。（俯简图）
1、加煤系统
加煤斗应用8m/m钢板卷制，上面装有水封槽，并用加煤盖密封，制造时，应保证水封高度大于炉内最大压力。
锥形钟招与底座以园环面密封，加煤时可将杠杆一边抖动，一边逐渐往上升，这时加煤斗座的煤快首先滑向导向环，按自由落体规律炉膛中间区域，当锥形钟罩下降至导向环下端后，煤块即沿着钟罩面凭借惯性力向炉膛四周滑下，如果操作得当，可命名煤层分布均匀。
加煤斗悬挂于加煤小车，用卷扬机牵引沿弧形轨道上下，在加煤斗和加煤座盖上安装机械自动开启装置，实现自动加煤动作。
2、观察，搅火（打钎）装置
钎孔上座膛有锥形内孔与钎孔锥盖密封。
钎孔下座用螺栓和上座相连接，并与筒体上盖固定
3、炉体部分
筒体用10m/m铜板卷成，也可利用化工厂报废的旧筒体，内侧镶有大刀口耐火砖，下面适当位置开有活动炉门，用来生火，出渣及维修等。
筒体上盖用16-18mm钢板制成，内浇注耐火可塑料，上面装有加煤系统及观察、搅火装置。筒体上盖有螺栓与筒体固定。并用耐火可塑料密封，上盖的吊装须待可塑料干燥后进行。
筒体、操作平台及其他装置的全部重量通过构架立柱传递到基础。
4、基础部分
基础用150#素砼浇注100-150mm在四个立柱位置加钢筋网，配筋Φ12螺纹钢，面积1000×1000，间距150×150。灰盘的传动系统，回转系统，一次风机安装予埋件按图布置，一次浇注。
5、鼓风系统（一次风）
一次风机将空气和水蒸汽的混合气体打入Φ220进风管内，在通过一组宝塔形风帽进入炉内，冷凝水通过回水管进入盛水箱内，盛水箱出水口标高应高于下水道，以防回水。
6、净化储存及主煤气管
由炉体上侧输出的煤气通过Φ400～4600出气管进入简易净化储存器。
储存器出口接主煤气管
主煤气管Φ400-Φ600，用4MM钢板卷焊，内衬δ=20～30mm矾土水泥素砼，并在管壁上用Φ4～Φ6钢筋焊上脚子，不但减少煤气余热损失，提高炉膛温度。同时，更适宜于现场需要较长管路的场合。
7、烧嘴部分
由主煤气管送来的热脏煤气和经予热了的二次风同时喷入烧嘴，烧嘴可根据不同的工业炉型选用不同的烧嘴形式。通常有混合式平焰烧嘴个管式烧嘴。
煤气和二次风在烧嘴内充分混合后喷入加热炉燃烧，炉底热强度的大小可通过调节一次风和二次风量达到。
8、二次风系统
二次风系统包括风机和二次风予热装置。
二次风予热装置按加热对象分别采用炉体旋风道和管式换热器，炉体旋风道空气予热温度在70～80℃；管式换热器空气予热温度在150～180℃。有效地利用炉体散失的热量和燃烧产物的余热。
9、出渣部分
机械出渣装置主要有转动灰盘和传动系统二部分。
灰盘旁板用δ=10mm钢板卷焊，底板厚度16mm，盘内盛水，灼热灰渣急冷爆炸，齿条铸钢，灰条就位于辊轮，并绕转轴旋转，转轴与进风管的联接加水密封装置。
传动系统包括电动机、带轮、减速器，出轴用牙嵌十子联轴器，与偏心L=45mm的曲舟相接。曲柄上装有拨杆，曲轴旋转一周，拨杆推动齿条一牙，从而灰盘绕轴心旋转4°，其速度0.086转/分（11.63分/周）
在筒体与灰盘合适的位置装有出灰板，随着灰盘的不断旋转，灰渣从出灰板不断涌出下落，掉入已准备好的小车。
出灰的时间和间隔按炉内燃烧层高度经验确定。
10、平台和立柱
立柱用两根∫20#槽钢对拼焊接，煤气发生炉筒体、操作平台、加煤装置等全部重量由立柱传递给基础。
操作平台（长×宽）4×4米或5×6米，用∫10做框架，上辅4mm钢板，四周安全栏杆用1/2"有缝钢管（也可用其他代），操作扶梯安装于平台合适位置。[br][br]
民用煤气发生炉，是我公司在开发、研制、制造环保产品的过程中，不断完善和改进传统煤气发生炉的基础上，勇于创新而研制成功的新型环保节能产品。它保留了传统炉所有的优点，即解决了环保的难题，同时又解决了传统炉受煤种限制及炉使用安全的实际问题。它可以使用原煤、粒煤、沫煤等煤种，并且不受结焦的限制。它的成功使用和正常运行，是煤气发生炉史上一次新的革命，也为各种锅炉及各种窑炉实现环保化、节能化和燃煤炉转换为煤气化炉的普及使用奠定了良好的基础，更为人类的环保事业开创了一个新的篇章。
