生产锂电池隔膜工艺技术

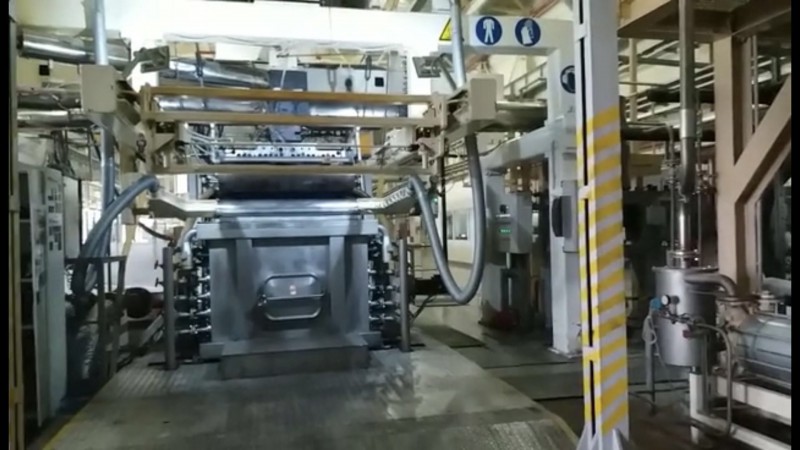

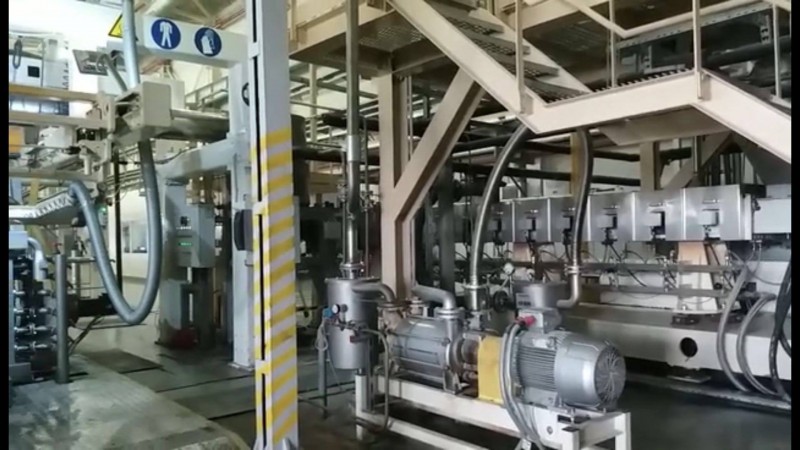

 13328115976生产锂电池隔膜工艺技术, 隔膜闭孔温度、破膜温度  反映隔膜耐热性能和热安全性能的重要参数  闭孔温度是指达到这一温度后，隔膜闭孔，电池内部形成断路，防止电池内部温度由于内部电流过大进一步上升，造成安全隐患。这一特性可以为锂离子电池提供一个额外的安全保护。闭孔温度与材料本身的熔点密切相关，如PE为128~135℃，PP在150~166℃。当然不同的微结构对热关闭温度有一定的影响。但对于小电池，热关闭机制所起的作用很有限。  破膜温度是造成电池破坏的极限温度，在此温度下，隔膜完全融化收缩，电极内部短路产生高温直至电池解体或爆炸。典型值：PE膜 闭孔128~135℃ 破膜>145℃  PP 膜  闭孔150~166℃， 三层复合膜 双闭孔温度，破膜温度高  影响电池性能：耐热安全性 孔隙率  反映隔膜内部微孔数量，目前，锂离子电池用隔膜的孔隙率为40%左右。孔隙率的大小和内阻有一定的关系，但不同种隔膜之间的空隙率的绝对值无法直接比较。典型值：40~60% 影响电池性能：内阻 静电  隔膜表面带有较强静电时，会造成隔膜吸尘，还会造成叠片时与极片吸在一起，不容易与极片对齐，使生产效率降低。 弯曲度  隔膜分切后产生的弧形，弧形明显时会造成叠片不齐，卷绕时产生涡状，造成极片外露而短路。
