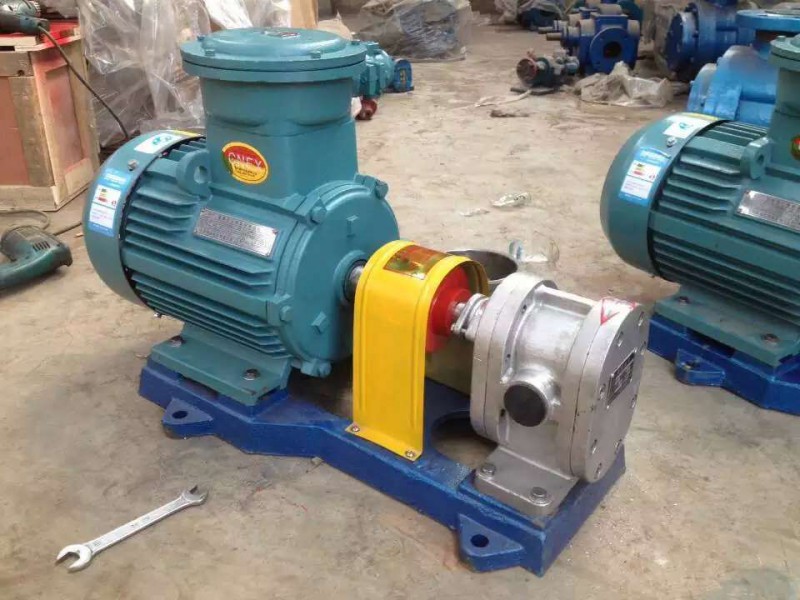

点击图片查看原图
应用范围
在输油系统中可用作传输，增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在液压传动系统中可用作提供液压动力的液压泵；
在一切工业领域中，均可作润滑油泵用；
结构特点
本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮经氮化处理有较高的硬度和耐磨性。与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。
泵内四个轴承套在泵内浮动安装，随工作压力大小自动调整端面间隙，因此泵的压力稳定，输出流量脉动小，溶积效率高。
从主轴外伸端向泵看，为顺时针旋转。
2CY型齿轮泵性能参数
| 型号 |
流量 Q |
转速 n r/min |
排出压力 p Mpa |
必需汽 蚀余量 )r m |
效率 η % |
电动机 | ||
| m3/h | L/min | 功率KW |
型号 | |||||
| 2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
| 2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
| 2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
| 2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
| 2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
| 2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
