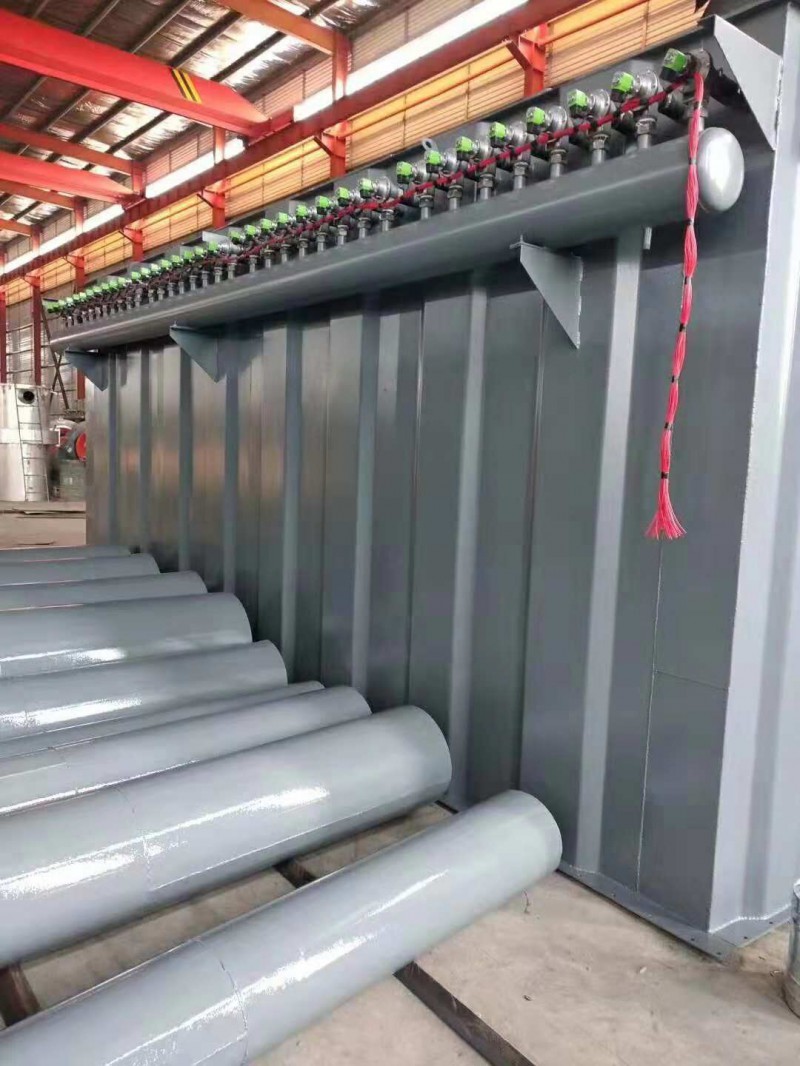

4吨优质生物质锅炉除尘器厂家直销

点击图片查看原图

品牌: 河北天茂环保
颜色: 可定制
风量: 12000
布袋规格: 可定制
单价: 10000.00元/台
起订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 河北 沧州市
有效期至: 长期有效
最后更新: 2019-01-10 15:09
浏览次数: 179
购买   加入购物车

公司基本资料信息
详细说明
 锅炉布袋除尘器结构工艺流程

锅炉布袋除尘器除尘效率高、清灰效果好、处理风量大、维护方便、运行可靠、占地面积小;广泛用于各种锅炉、铁合金行业、氧化铝行业、碳素行业、焦化行业、化工行业、冶金行业炼钢高炉,以及建材行业的烟气除尘和粉尘治理。

锅炉布袋除尘器结构

1)进出风口及箱体:包括进出风管路及中间隔板。

2)脉冲清灰装置:包括脉冲阀,气包,提升阀用气缸及其电磁阀等。

3)壳体部分:包括清洁室(或气体净化箱,气箱),过滤箱.分室隔板,检修门及壳体结构.清洁室内设有提升阀与花板,喷吹短管;过滤室内设有滤袋及其骨架。

4)除尘器灰斗及卸灰机构:有灰斗和螺旋输送机。

5)压缩空气管路及其减压装置,油水分离器,油雾器等。

6)走梯平台及栏杆:保证操作安全,并充分考虑了维修方便。

锅炉布袋除尘器烟尘处理工艺流程及其说明

1). 工艺选择

锅炉烟气是锅炉燃料遇热挥发、分解、燃烧时产生的微粒。这些微粒分散在空气中形成飘浮烟型气溶尘,微粒中大部分为细微粒,粒径在0.01-10μm之间,比重:3-10g/cm3。根据其重度、颗粒度,可采用喷淋沉降、旋风分离、袋式过滤等常规方法去除。

根据厂方的要求和具体工艺参数,此方案设计为旋风除尘器为初级除尘,布袋除尘器为二级除尘的综合治理。

①旋风除尘器专用于收集粒径较大、比重较大的粉尘,除尘效率也较低,属于初级除尘设备,XLP/B型除尘器是一种带有旁路通道的高效旋风除尘器,用于清除工业废气中含有非纤维性及黏结性的灰尘,能有效地分离滑石粉、石英粉、石灰粉、矿渣水泥、水泥生料等,具有结构简单、操作方便、耐高温、阻力低而除尘效率高的碳、化工及电力工业部的气体净化。

②锅炉布袋除尘器是厂在总结国内外先进单机脉冲阀技术的优点研制开发的一种小型高效脉冲布袋除尘器,它次用高压(0.5-0.7MPa) 、大流量脉冲阀逐排滤袋喷吹清灰,具有结构紧凑、体积小、清灰能力大、清灰效果高、收尘效率高的特点。



锅炉布袋除尘器排放标准20毫克

1.设计烟气量

根据常规生物质锅炉燃烧是产生烟气量理论数据,确定该1T生物质锅炉运行时将产生约为3000m3/h的烟气量。

2.排放标准

经处理后所要求的指标达到《大气污染物排放标准》 (GB13223-2003)第二时段标准,具体如下表:

污染物 烟尘排放浓度 mg/m3  SO2排放浓度 mg/m3   NOx排放浓度(mg/m3)  烟气黑度(林格曼黑度,级)

排放标准≤20

锅炉布袋除尘器烟尘处理工艺流程及其说明

1). 工艺选择

锅炉烟气是锅炉燃料遇热挥发、分解、燃烧时产生的微粒。这些微粒分散在空气中形成飘浮烟型气溶尘,微粒中大部分为细微粒,粒径在0.01-10μm之间,比重:3-10g/cm3。根据其重度、颗粒度,可采用喷淋沉降、旋风分离、袋式过滤等常规方法去除。

根据厂方的要求和具体工艺参数,此方案设计为旋风除尘器为初级除尘,布袋除尘器为二级除尘的综合治理。

①旋风除尘器专用于收集粒径较大、比重较大的粉尘,除尘效率也较低,属于初级除尘设备,XLP/B型除尘器是一种带有旁路通道的高效旋风除尘器,用于清除工业废气中含有非纤维性及黏结性的灰尘,能有效地分离滑石粉、石英粉、石灰粉、矿渣水泥、水泥生料等,具有结构简单、操作方便、耐高温、阻力低而除尘效率高的碳、化工及电力工业部的气体净化。

②锅炉布袋除尘器是厂在总结国内外先进单机脉冲阀技术的优点研制开发的一种小型高效脉冲布袋除尘器,它次用高压(0.5-0.7MPa) 、大流量脉冲阀逐排滤袋喷吹清灰,具有结构紧凑、体积小、清灰能力大、清灰效果高、收尘效率高的特点。

布袋除尘器过滤风速的确定

过滤风速是袋式除尘器设计和选型最主要的技术参数。过滤风速的确定与粉尘性质、滤料种类、清灰方式和收尘效率等因素有关。脉冲清灰属于强力清灰方式,在工况条件相同的情况下,其过滤风速可高于其他清灰方式的布袋除尘器。水泥厂多数尘源点的含尘浓度都比其他行业的要大,如果照搬其他行业过滤风速,必然达不到预期的除尘效果。过滤风速与清灰方式有关,脉冲式一般比反吹式高。过滤风速与滤料材质也有关,非织造滤料比织造滤料高,覆膜滤料比其它滤料高。过滤风速与粉尘浓度关系更为密切,浓度越大则过滤速度应越低等。有的用户在采购除尘器时,所有扬尘点都要求相同的过滤风速,这显然是不合理的。因为水泥厂各个扬尘点气体的含尘浓度差别很大,如胶带输送机的转运点、库顶和库下收尘点的含尘浓度比窑尾和水泥磨要小的多,如果选用相同的过滤风速,势必造成选用的除尘器规格偏大,很不经济。所以在选用过滤风速时,因遵循上述的基本原则。
