高温布袋除尘器

二、 GMC高温布袋除尘器部分组成

（1）箱体：包括袋室、预收尘室、净气室、多孔板、除尘布袋、滤袋骨架。箱体设计耐压9000Pa。

（2）喷吹系统：主气管、喷吹管、脉冲阀、控制仪。

（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。脉冲袋式除尘器本体为全刚结构设计，花板用冷冲压型工艺，既增加强度又能保证设备质量。本型号脉冲袋式尘器除处理常温气体外，其结构形式也适合处理高温气体，此时外壳如需保温可采用LBY型轻质岩棉板双层保温，外壳采用δ=0.5mm镀锌板保护，并采用抽拉铆钉新工艺安装，并根据使用环境选用不同的滤料及过滤风速。

三、GMC型高温脉冲袋式除尘器工作原理

含尘气体进入收尘器已扩大的灰斗进行预收尘，通过导流板均布于各条除尘滤袋之间，粉尘阻留于滤袋外表面，为使设备阻力不超过1200Pa，高压气体经电磁阀产生脉喷，使气包内压缩空气（0.5~0.7MPa)，由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入除尘布袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。使用微机自动控制装置，根据粉尘随意调整清灰周期和脉喷时间，使收尘器在一定的嘴里范围内运行。

四、GMC高温布袋除尘器选型参数及选型原则

1、脉冲袋式除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技术性能表中的数值为原则，其相对应的脉冲袋除尘器型号，即为所需要的脉冲除尘器型号，采用的除尘滤袋根据入口浓度、气体温度、湿度含量确定。

2、表中的耗气量为工厂集中供气的情况，如单独使用空气机时，实际的耗气量要增大到表中数值的1.5倍。

3、压缩空气耗气量栏中，所提出的耗气量为该型号设备的最大耗气量。

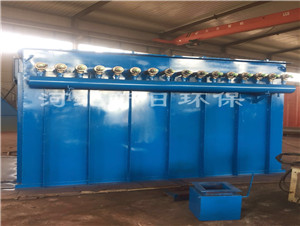

五、GMC型高温脉冲袋式除尘器设备外形

GMC型脉冲高温袋式除尘器/高温除尘器采用高压（0.5~0.7MPa)大流量脉冲阀喷吹清灰的技术，GMC型脉冲高温袋式除尘器/高温除尘器能够从大量超细微粉颗粒￡5μm，含量370%以上）的气体中，把99.9%以上的粉尘收集下来，排放浓度低于60mg/Nm3，GMC型脉冲高温袋式除尘器/高温除尘器广泛应用于水泥行业的粉尘治理，GMC型脉冲高温袋式除尘器/高温除尘器在化工、冶金、钢铁、电力等行业中也有较好的应用前景。除尘器本体为全刚结构设计，GMC型脉冲高温袋式除尘器/高温除尘器外壳采用LBY型轻质岩棉板双层保温，冷压成型工艺花板，既增加强度又保证了设备质量。

六、GMC高温布袋除尘器的作用

含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经除尘滤袋的过滤净化，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排出。随着除尘滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。首先电磁阀接到信号后立即开 启，使小膜片上部气室的压缩空气被排放，由于小膜片两端受力的改变，使被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排出，大膜片两端受 力改变，使大膜片动作，将关闭的输出口打开，气包内的压缩空气经由输出管和喷吹管喷入袋内，实现清灰。当控制信号停止后，电磁阀关闭，小膜片、大膜片相继 复位，喷吹停止。是关键部件，其使用寿命是用户最为关心的问题。
