点击图片查看原图
1. 将已加工好的袋笼浸入除油槽15分钟，目的是除去袋笼表面的油污。
2. 从除油槽中取出袋笼放入清洗槽进行浸泡清洗，目的是除去袋笼上的除油剂。
3. 从清洗槽取出袋笼放入除锈槽进行除锈处理，目的是除去袋笼上的金属氧化层，增强吸附力。
4. 从除锈槽取出笼骨放入磷化槽进行磷化处理，目的是增强袋笼表面的粘合力。
5. 将处理好的袋笼放入烤箱，温度设为$2100℃，进行20-30分钟的烘干，目的除去袋笼上的水份，保持袋笼本体的干燥。
6. 取出袋笼，将调制好的有机硅均匀的喷涂在袋笼表面。涂层厚度在60μm～100μm。
7. 将喷涂好的袋笼放入烤箱，温度设为$2220℃，进行120分钟的烘烤。之后保持$2200℃，进行30分钟的热定型。将袋笼自然冷却，即完成了袋笼有机硅喷涂工艺。
8. 有机硅粘合力最强的厚度在60-70μm之间。

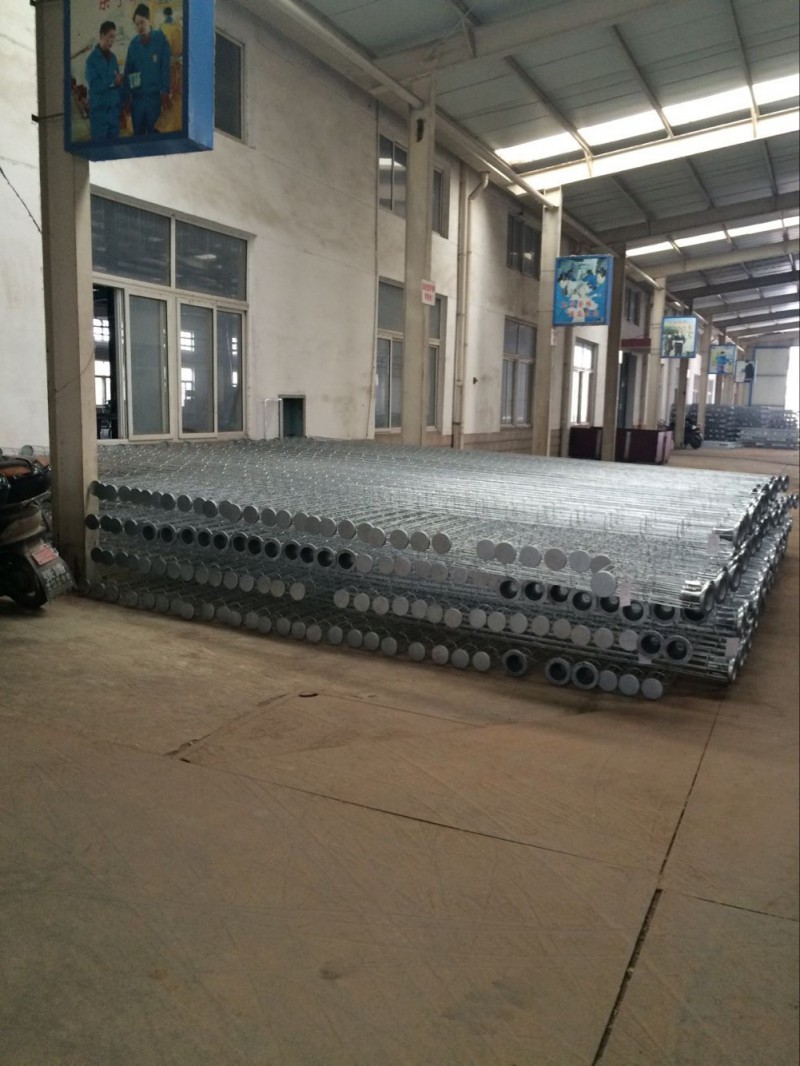

镀锌骨架美观因素考虑，镀锌除尘骨架有普通镀锌和彩色镀锌两种，可根据客户要求订做不同规格不同表面处理的除尘骨架。
产品特点:
采用一次成型全镀锌,表面光滑、挺直,不产生毛刺使滤袋不受损伤,焊接均匀,结构合理,坚固耐用等特点。
产品要求：
镀锌除尘骨架与滤袋接触的表面应平滑光洁，不允许有焊疤、凹凸不平和毛刺，以使除尘滤袋经过除尘器主风机的强大风压及反吹风机清灰或脉冲阀喷吹风清灰的反复喷吹清灰时，或振打袋式除尘器的振打清灰时与除尘骨架摩擦不会损坏。
镀锌除尘骨架技术要求：
1、应有足够的强度、刚度、垂直度和尺寸的准确度，以防受压变形，运输中损坏,滤袋装入除尘器后相互接触以及装袋困难、袋框摩擦等情况的发生；[1]
2、滤袋除尘骨架表面必须做防腐处理，可用喷塑或镀锌，用于高温的防腐处理剂应满足高温的需要；
3、所有的焊点必须牢固，不允许有脱焊、虚焊和漏焊；
镀锌除尘骨架技术发展趋势表现在以下几个方面：高温高湿度、强腐蚀性骨架及滤料。
