中兴ZXDU68B201嵌入式一体化开关电源 嵌入式电源

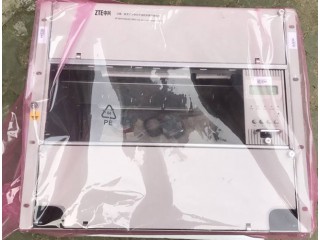

中兴ZXDU68B201嵌入式一体化开关电源

　　中兴ZXDU68 B201是大容量，高效率，小体积的嵌入式直流电源系统，高度为5U，采用高效整流模块，容量200A。

　　中兴ZXDU68 B201特点

　　高效整流器

　　适用于85VAC～295VAC的电压范围

　　兼容ZXD3000和ZXD2000两种整流器

　　支持Web远程访问，可以计算机远程管理

　　支持使用U盘批量设置参数、拷贝历史数据

　　整流器QUY快捷键，方便快速查询和故障定位

　　提供干节点、RJ45、RS232、RS485、USB接口，满足Telnet、HTTP、FTP、SNMP组网需求

　　用户体验

　　高功率密度，节省占地空间高达50%，减少站点租赁费用支出

　　80~300VAC宽输入电压范围，提升电池使用寿命

　　-40~+70℃工作温度范围，野外适应能力更强，节省温控设备的费用

　　采用高效率整流器，比传统电源节省电能高达10%

　　丰富的网络接口可提供干接点、RJ45、RS232和RS485，并支持USB接口快速开局和监控存储能力扩展

　　3、中兴ZXDU68 B201嵌入式48V开关电源规格参数：

　　产品版本号：ZXDU68 B201（V5.0R10M01）

　　整流器：ZXD3000，配置4个

　　监控单元：CSU500A

　　交流配电

　　输入制式：单相双路输入，手动切换

　　可波动输入电压范围：80 V to 300 V

　　输入电压频率：50 Hz / 60 Hz

　　输入电流：72A

　　输入功率因数：≥0.998 (满载)

　　交流防雷：B级+C级, 100 kA

　　交流输出：1路50A/1P（开关电源）、2路16A/1P（1路空调、1路照明）空开

　　直流配电

　　输出电压：-53.5VDC（-42VDC~-58VDC可调）

　　输出功率：12kW

　　系统效率：≥95.5%（满载）

　　负载接入空开：一次下电：1×63A/1P,8×16A/1P，二次下电：3×16A/1P；

　　电池接入空开：2路100A开关

　　直流防雷：10kA

　　工作环境

　　工作温度范围：-25℃to +55℃(推荐+15℃to +25℃)

　　储存温度范围：-40℃to +70℃

　　相对湿度：10% to 90%（推荐40% to 60%）

　　海拔降载特性：0 - 2000米: 100%输出；2000 - 3000米: -1%输出/100米

　　结构

　　尺寸(H×W×D)：交流配电单元：3U * 19英寸* 150mm；电源插箱：5U * 19英寸* 360mm

　　重量：交流配电单元：5Kg；电源插箱：15Kg

　　中兴ZXDU68 B201嵌入式48V开关电源中兴B201标准

　　安规：泰尔认证

　　电磁兼容：EN61000；DIN/EN 55022

　　其他：MTBF≥3.2×105 h
