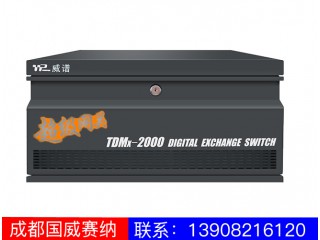

TDMx-2000 GA800型 VOIP语音网关系统集IP交换、数字交换技术、网络技术、数据库技术于一体，既保证了技术的先进性，又保留了使用的简易性和系统的经济性，是传统语音网关的升级换代产品，实现了语音与数据真正结合、数字结构的全新混合应用，为用户提供多元化的语音、数据通信、高增值的网络通信和控制一体化的解决方案。它具有可靠的稳定性、卓越的性能和无限的扩展性。安装和操作都更加简单容易，图型化的编程界面给人耳目一新的感觉，使用更简易。
型号规格
型号: TDMx-2000 GA800
******扩容端口768个（******扩展至3个机箱）
规格参数
规格/参数
TDMx-2000 GA800
MB
MD
外观
体积
44.5cm(长)×41cm(宽)×21.5cm(高)
重量
单机柜>12.5kg
结构
6U标准网路机架结构
外壳材质
金属
******副机数量
3个
硬件接口
网口
10M/100M/1000M自适应RJ45网口 X2
串口
RJ45串口 X1
▲ 安全开关
调试登录权限硬件开关 X1
出线方式
每槽/16对电缆接口
电源要求
交流220V±10%，50Hz±5%，外置直流供电-----—48V±10%
功率
每个机柜150W
环境要求
环境温度
-10℃~45℃
相对湿度
15%~85%
传输距离
普通分机
2000米
数字分机
1000米
配置容量
并发数
36
128
▲ 槽位
每个机柜16个总计48个通用接口槽位
▲ ******用户数量
768模拟
FXO外线
8路/块
FXS分机
16路/块
数字用户
8路/块
E1数字中继
1个PRI/NO1
8个PRI/NO1
特色功能
■ 高度兼容性
支持SIP协议，可广泛兼容市面各类型sip协议的IPPBX、软IP、IMS中继，组网方式多种多样，可有效解决传统PBX与IPPBX间的组网连接。
■ 安全开关
首创硬件安全开关，提升安全级别。设备机身设有独立的网络安全硬开关，当安全开关拨至开启时可对设备进行进行维护调试，当安全开关拨至关闭时，所有内网、外网电脑均无法访问连接，任何的黑客攻击都无法攻破系统，提高系统运行的安全及可靠性。
■ WEB管理
WEB管理界面，简单易操作，同时支持集中网管，集中网管可同时管理局域网内多台网关以及IPPBX等所有威谱IP设备，支持IP设备的集中配置与升级功能。
■ 电话录音系统
内置63路电话录音功能，可同时对16条外线进行录音，录音系统使用PC或服务器的硬盘保存录音数据，录音时间更长，100G硬盘可以录音4000个小时，录音系统软件不需进行任何的人工配置，软件安装完毕后将通过局域网自动连接到交换机进行录音，简单易用。
详细功能
■ 多模应用
TDMx-2000型语音网关是一款智能型融合通信设备，采用运营运商级超强稳定性的嵌入式操作系统，一体化设计理念：支持模拟分机（S口）、数字分机、模拟外线（O口）、E1混合槽位，稳定性超强。
■ 高度兼容性
支持SIP协议，可以广泛兼容各类型sip协议的IPPBX、软IP、IMS中继。
▲ 安全开关
首创硬件安全开关，提升安全级别。把SAFE安全开关置于关闭，关闭维护防止非法操作。
■ 多种应用方式
可广泛应用于系统扩容、SIP中继放号、传统与IP设备对接组网等需求的企业。
■ 异地组网
适用于企业有数据专线场合；总部集中出局，统一号码，提升企业形象；如果分布跨省，则可考虑从分部接入当地运营商专线，提供本地通话业务。
■ 更低成本
企业总部与分部之间语音可免费，异地通话分机短号互拨号，接续时间短。总部与分部之间可进行呼叫转接、代答等业务功能，给客户一种异地同楼的感受。支持智能路由、号码变换功能，保留企业客户原有的拨号习惯和简化呼入呼出操作步骤。
▲ 集中网管
集中网管程序可以自动扫描局域网内的同网段TDMx-2000 语音网关，统一对所有设备进行管理。每台设备均可以自定义中文的设备用户名，便于维护管理。
■ 无应答转移
通过编辑当前激活数据库“无应答转移”、“转移分机”两项，在分机没有人接听时，自动将来话转移到另一分机。
■ 遇忙转移
分机可以设定遇忙转移号码，当分机忙时，来话将转移到指定分机号码，遇忙转移可以设定成多次转移方式。
■ 呼叫转接功能
用户可以将通话中的用户保持后拨通另一用户，当得到用户允许后挂机，将保持用户转移给通话用户，在另一用户不允许时，可再次拍叉，恢复与保持用户通话。
■ 自动重拨
用户可以使用模拟话机和数字话机上的重拨按键来重新呼叫上次拨打的号码。
■ 数据备份功能
主机可以同时储存1组激活数据库和3组备份数据库，当进行系统维护时，用户也可以通过维护程序在PC侧备份多套数据库，同时可以将数据库导出后存于可移动盘。
■ 超强防雷功能
各种板卡都具有防雷保护，而且符合军方K20的防雷标准，将防雷措施做到每一路，使系统具有超强防雷功能。
■ 远程系统升级
本系统具备软件和硬件升级能力，我公司会定期更新升级数据包，升级数据包含有***新的功能更新和其他的技术改进。
■ 分机/外线状态监控
PC话务台软件可随时监控所有分机、外线的使用状态，以及外线线路的连接状态。
■ 多次转移来电显示
所有端口均支持来电显示功能，可显示内部分机号码和外线号码、转接或多次转接后仍可显示来电号码。支持任何普通来电显示话机；
■ 免打扰，不响铃
当分机免打扰功能被设定后，电话不可呼入；被叫时如果有打开PC端软件，将在未接来电记录来电号码；
▲ 通话录音功能
内置63路通话录音功能，无需单独购买录音设备，节省成本支出。录音系统使用局域网PC或服务器的硬盘保存录音数据，录音时间更长，100G硬盘可以录音4000个小时，在配置录音系统时，无需进行任何的线路连接和配置，只需把录音软件安装到可连接到公司局域网的任何一台PC即可；
■ 外线自动检测
具备外线自动检测功能，包括：忙音检测、反极检测、环路电流检测。不用任何开关设置，外线接入后自动识别，当外线线路短路或者断开时，系统出局时自动跳开此外线，当外线电流恢复正常后，出局时就会启用此外线；
■ 局域网络编程维护
设备可通过自有IP接入单位内部局域网，网内任何电脑都可以通过后台软件维护交换机。无需亲自到环境条件较差的机房，解决了普通程控交换机只能和串口连接的距离限制（一般为几十米），又解决了由于笔记本等非台式电脑没有串口无法维护的烦恼；
▲ PC话务台
电脑可安装免费赠送的PC话务台软件。轻松接听电话、拨打电话、转接电话，随时查看内线外线空闲、使用、故障情况，方便查询已接电话、未接电话、已拨电话记录。适合前台总机或电话量较大的岗位使用；
■ 全中文管理系统
具有专用的全中文管理系统，使设置简单，维护更明了，一看就懂，无须做过多培训；
■ 忙时来话提示及记录
在分机正忙时又有电话呼入，利用客户端软件，可以清楚地看到来电号码及来电记录，做到永不丢失来话；
▲ 来电弹屏（可对接企业CRM系统，来电弹出相关客户基本信息）
来电时PC电脑显示器弹出显示界面，可显示来电者号码、来电人姓名、归属地等。CRM客户关系管理系统可以对客户进行有效的管理、分析和跟进。如果对接CRM客户关系管理系统，可在来电时直接调出客来电户姓名、性别、年龄、职务、前期业务事宜等；
■ 事物助理功能
客户端软件中含有事物助理模块，通过此模块可以建立备忘录，系统在每隔一定时间内用提示泡泡提醒用户记录的事件状态；
详细参数
IP参数
协议信令
SIP协议
语音编码格式
G711A、G711U、G723、G729
DTMF制式
RFC2833、SIP info、inband
传真
T38,T.30透传
▲ 安全特性
硬件安全锁
维护方式
WEB编程、局域网电脑客户端编程
线路自检
支持外线端口线路检测
▲ 增值功能
电话录音
63路录音通道
来电弹屏
支持
来电显示
FSK制式
支持
DTMF制式
支持
批量叫醒
支持
状态监控
支持所有内外线状态监控
数据备份
主备切换
数据备份
数据恢复
基础语音业务
分机号码查询、端口查询、来电显示、热线呼叫、遇忙转移、无应答转移、DID专线、指定线路出局、线路优先出局、外线端口检测、分机状态查询、电脑拨号、数据备份、数据恢复、等待音乐、远程维护、自动装机
产品方案及拓扑图
TDMx-2000/ GA800是由广州威谱通信设备有限公司自主研发、生产制造的超大型VOIP语音网关系统, 其具有优良的性能、******的易用性、******的稳定性和无限的扩展性，使其技术性能处于通信行业领先得水平；在科技迅速发展的今天，各类大型企业集团公司、政府机关部门等单位对语音通信管理和功能的需求越来越完善，在考虑外部通信形象的同时，也非常注重内部通信管理功能是否满足自己的管理需求，大部分设备已经使用多年时间，但由于设备功能技术的缺陷，不能实现与距离的本地、异地组网，所以总部与各个分部之间通信成本非常高昂，不利于集团或企事业单位的可持续发展；所以威谱的各类VOIP语音网关系统在推出后得到了市场的良好反响和高度认可，基于SIP标准协议，在兼容性方面可大大满足市场应用需求，同时由于网络技术发展的优势，使威谱VIOP语音网关产品可扩展更多的应用功能以满足用户的需求。
TDMx-2000/ GA800 VIOP语音网关系统精准定位各类大型集团和政府机关单位，由于用户对内部通信管理的人员数量较多，各分部或单位的分机数量庞大，造成日常部门之间通信成本大问题，为降低此类集团企业或单位用户的通信成本，提高通信效率，且能向客户展示企业的专业形象，所以产品在基于标准SIP协议的前提下，同时集成了多种方便快捷的用户管理功能，为用户提供专业的服务和为企业、单位树立良好的形象。
