旋臂吊按产品构造分：定柱式（BZ）和墙壁式（BX）
性能参数及使用说明：

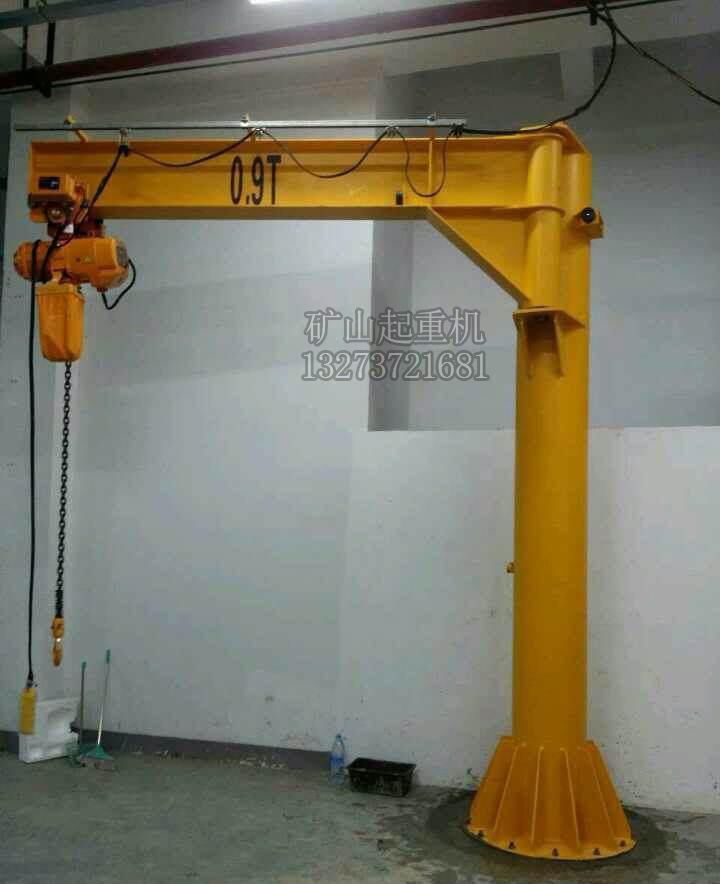

BZ型定柱式旋臂起重机是我厂参照西德引进设备研制的新产品，根据用户需要设计的专用起重设备，具有结构新颖.合理.简单.操作使用方便.回转灵活.作业空间大等优点，是节能高效的物料吊运装备，可广泛利用于厂矿.车间的生产线.装配线和机床的上下活及仓库，码头等场合及重物吊运。本机有立柱.回转旋臂几环链电动葫芦等组成。立柱下端固定于混泥土基础上，旋臂回转，可根据用户需求进行回转。回转部分分为手动回转和电动回转（摆线针轮减速机安装与上托板或者下托板上带动转管使旋臂回转）。环链电动葫芦安装在旋臂轨道上，用于起吊重物。
二.主要技术参数及尺寸
|
额定起重量（t） |
0.25、0.5、1、2、3、4、5 |
|
起重高度（m） |
2、2.5、3、3.5、4、4.5、5、5.5、6 |
|
起升速度（m/min） |
8/2、4/1、10/2.5、5/1.25、2.6/0.7 |
|
运行速度(m/min) |
14 |
|
最大回转半径 |
2、3、4、5、6 |
|
回转角度：度 |
≤270° |
|
回转速度 |
手动或0.8r/min（电动） |
2.环链电动葫芦的性能参数及尺寸：
见附带的电动葫芦《使用维护说明书》。
三、结构及操作
本机主要由立柱、横梁、减速机及环链电动葫芦4部分组成。环链电动葫芦有起重和在横梁上往复运行的功能。
横梁可有托板上的减速机带动转管运行回转运动。
电器部分见附图：电气原理几电气接线图。电气控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮，分别控制快升、快降、慢升、慢降、左右回转几葫芦小车的水平前后行走。
四、吊运

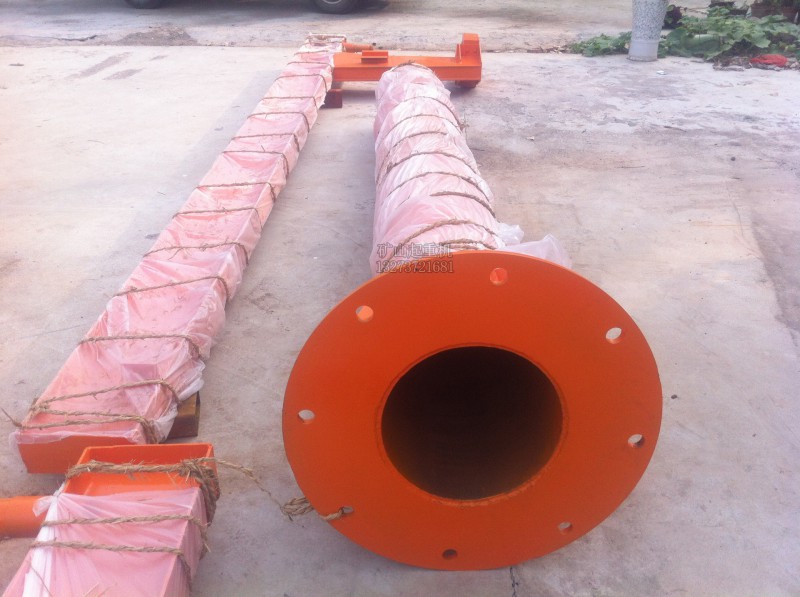

为运输方便，本机采用拆卸包装，用户根据本书介绍方法自行安装，（见“五”安装）横梁和立柱的起吊方法见图二、图三。
