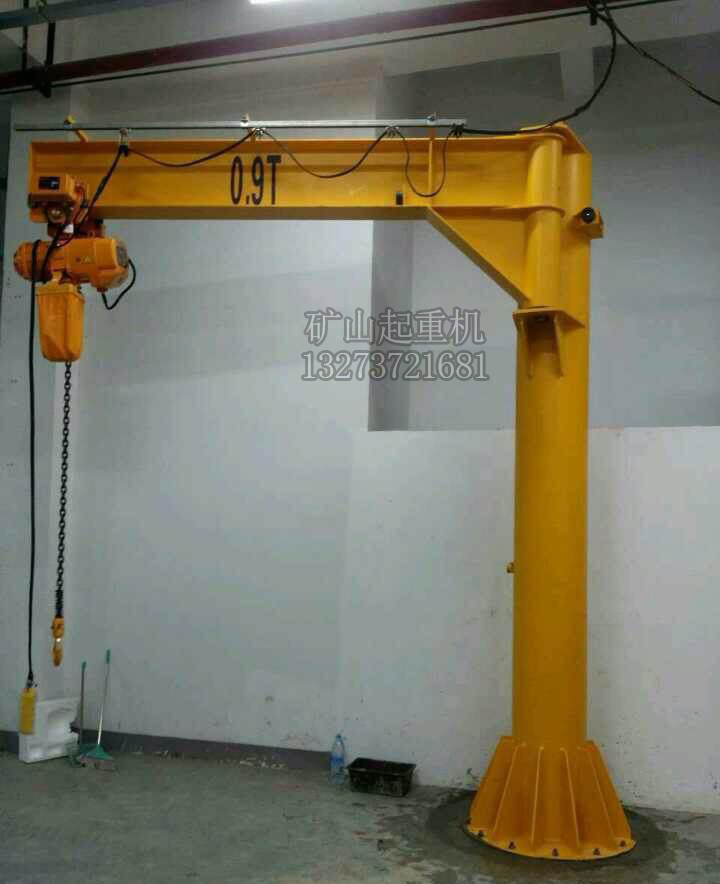

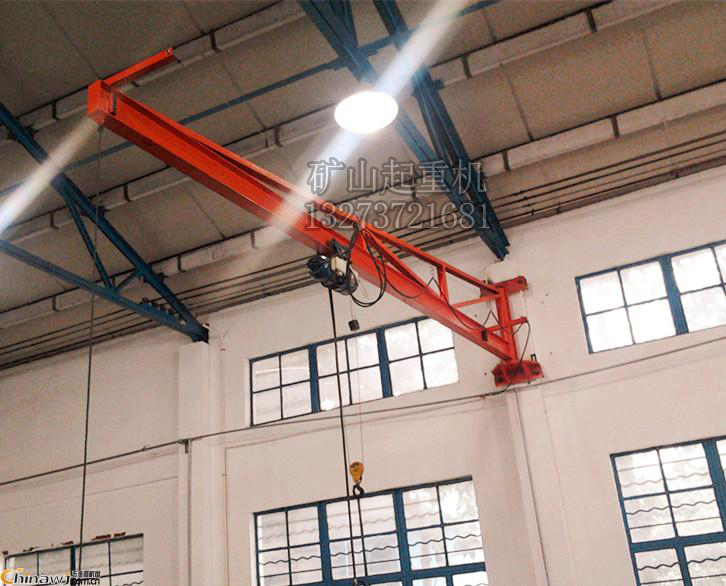

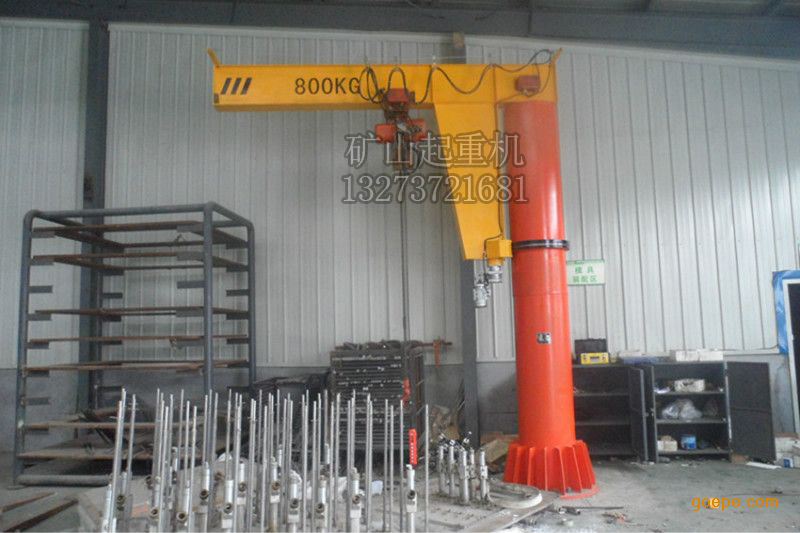

本机主要由立柱、横梁、减速机及环链电动葫芦4部分组成。环链电动葫芦有起重和在横梁上往复运行的功能。
横梁可有托板上的减速机带动转管运行回转运动。
电器部分见附图：电气原理几电气接线图。电气控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮，分别控制快升、快降、慢升、慢降、左右回转几葫芦小车的水平前后行走。
注意：
1.操作时不得同时按下快慢按钮和同一电机的反正转按钮
2.工作时，起重臂下禁止站人。
3.禁止拖拉起重物。
4.禁止超负荷起吊。
【BZD型悬臂吊安装方案】
安装前，应根据装箱单核对产品和技术文件有无缺少活损失，运输途中引起的旋臂横梁弯扭变形、轴的锈蚀。碰伤等应
分别进行校正或还原，另外每半年要对轴、轴承等转动零件进行清洗、润滑。
1.立柱安装，应使立柱与地面保持垂直，地脚板螺丝应拧紧牢固，不可有松动现象，地板和基础要贴合良好，如配有电动葫芦则基础应预埋电缆和接地设施，预埋电缆从基础中心引出，接地电阻不得大于4欧姆。
2.横梁安装横梁安装，请按下列顺序进行。
1）先将横梁水平吊起，将转轴从上下托板中插入回转筒。
2）在托板上安装减速机
3）在旋臂横梁轨道上安装电动葫芦及行走小车。（安装方法严格按环链电动葫芦附带的《使用维护说明书》安装）
4）在横梁顶端安装滑线架及钢丝绳（或C型轨道）（绳子串入滑圈拉紧，C型轨道内有自制滑行小车，并应和环链电动葫芦上的电器控制箱在同一侧面上。）
5）将横梁上所有电器进行电线连接安装，并留有长度适当的电源线。（接线见电气原理图及电气接线图）。滑线圈或C型轨道小滑车与电缆分别用绑线捆扎固定。
