KPDZ系列低压直流轨道平车，是由地面降压变压器（控制柜）将三相交流380V降压至三相交流36V，经轨道滑触器馈送给平车上车载整流装置，整流成直流电压，供直流牵引电机使用拖动平车运行。由于行走轨道兼作平车的导电轨，所以轨道施工要求较高，须保证轨道绝缘。运行距离较长时增加降压变压器个数。

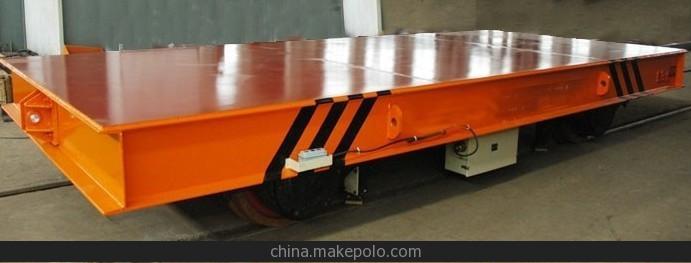

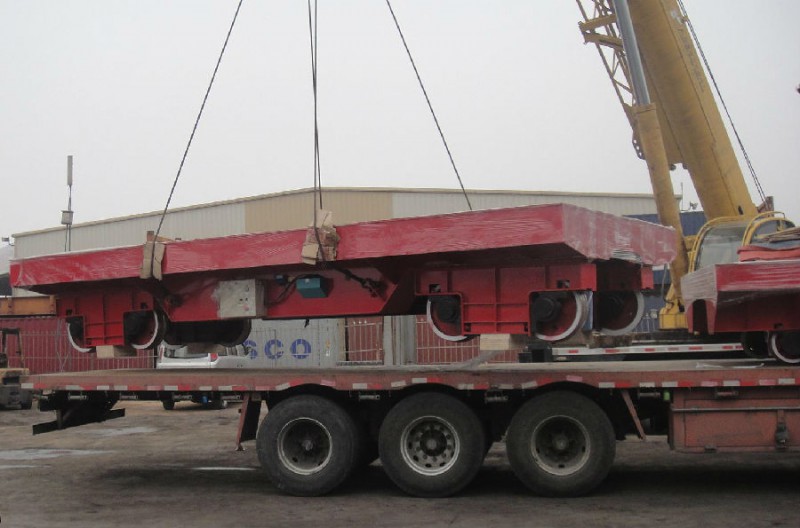

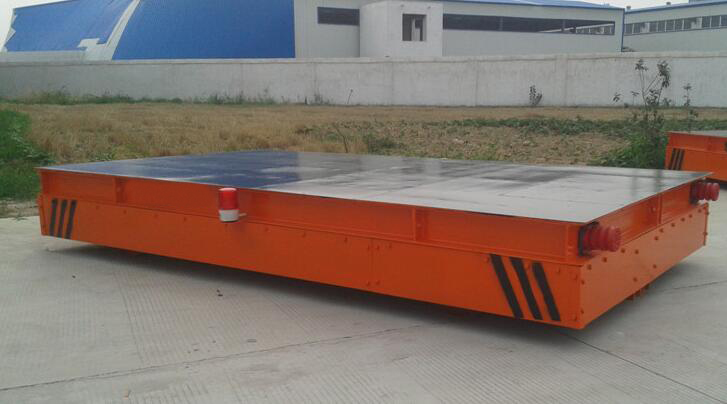

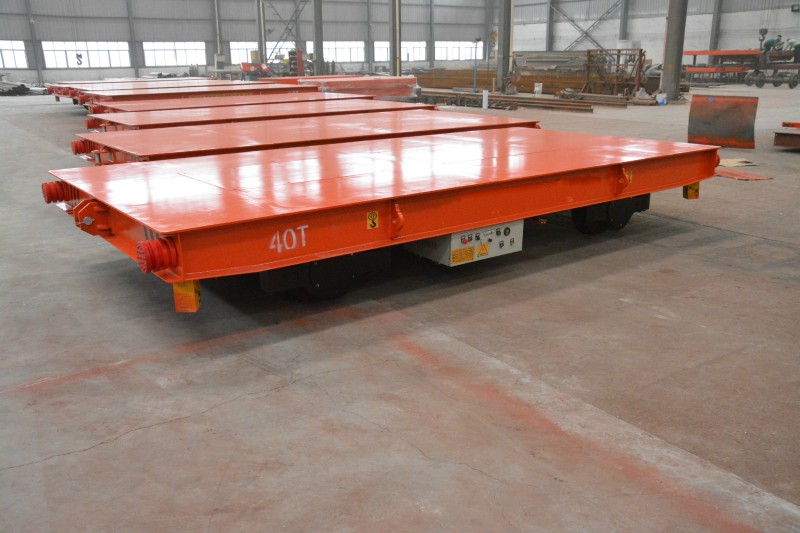

电动平车图片：
电动平车参数：
| 执行标准：JB/T6127-2010 | |||||||||||
| 项目 | 载重量 | 10T | 15T | 20T | 25T | 30T | 40T | 50T | 63T | 80T | 100T |
|
台面尺寸 |
长度 | 3.0 | 3.5 | 3.5 | 4.0 | 4.0 | 4.5 | 5.0 | 5.5 | 5.6 | 6.0 |
| 宽度 | 1.8 | 1.8 | 2.0 | 2.0 | 2.4 | 2.4 | 2.4 | 2.5 | 2.6 | 2.8 | |
| 高度 | 0.6 | 0.6 | 0.6 | 0.65 | 0.65 | 0.7 | 0.7 | 0.75 | 0.8 | 0.85 | |
| 内轨距 | mm | 轨道内侧1435 | |||||||||
| 运行速度 | m/min | 35 | 25 | 20 | |||||||
| 电机功率 | kw | 1.5 | 2.2 | 3 | 3 | 4.5 | 5 | 6.3 | 8 | 4.5x2 | 6.3x2 |
| 工作电压 | AC | 交流380V ←→ 交流36V ←→ 直流48V | |||||||||
| 离地间隙 | mm | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 |
| 荐用钢轨 | kg | P18 | P18 | P24 | P24 | P24 | P38 | P43 | P43 | P50 | P50 |
| 备 注 |
1、可根据用户需要，订做台面尺寸，轨距及各类型非标轨道平车。 |
||||||||||
