实验室真空成套反应器

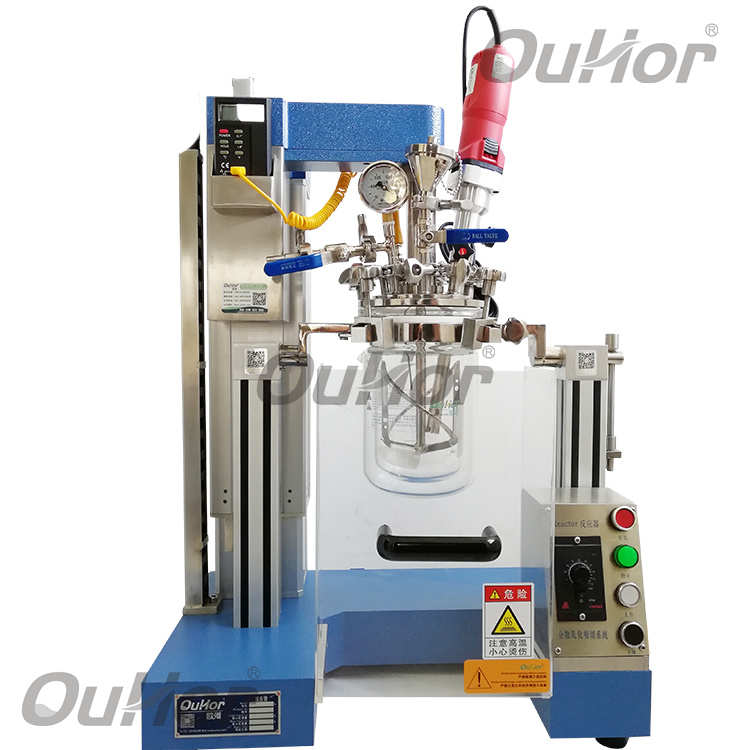

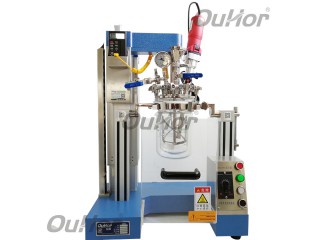

AIR-20L系列实验室真空成套反应器
AIR-20L系列真空反应器应用领域
AIR-20L 标准系统的处理量有0.5L、1L、2L、5L、10L 、20L、50L等系列，能在真空或压力环境下，实现物料的分散、乳化、均质、混合等工艺过程。可配备多种搅拌器(可选)、高剪切均质乳化机（可选）以及可靠的真空密封系统和温控系统，多种传感检测系统能在实验室环境模拟工业化生产。是常规成套实验室设备的选择，符合成套设备的模拟条件。
AIR-20L系列真空反应器特点优势
Ø 设备高度模块化设计，可以选装各种系统
Ø 高速马达，长寿命设计,运转稳定
Ø 整机结构设计合理，选材精良，真空乳化系统
Ø 无级调速，转速可达6000rpm，为您提供27m/s的剪切线速度
Ø 满足您不同的工作环境（密闭、敞开、常压、真空）
Ø 过载保护、双重防护绝缘、给您安全保障
Ø 工作头采用不锈钢材质，可重复使用
Ø 设备模块化设计,任何系统可灵活组合。任意添加其他你需要的定制功能
AIR-20L系列真空反应器技术参数
|
品牌型号： |
AIR-20L |
|
电 源： |
220V/50/60Hz |
|
搅拌量： |
8~20L |
|
处理量： |
10~20L |
|
允许工作温度： |
120°(高温可选配) |
|
加热方式： |
水浴循环 |
|
可达真空： |
-0.096Mpa（正压可选） |
|
处理粘度： |
70000CP（130000CP超高粘度可选） |
|
搅拌机功率： |
180W |
|
搅拌机转速： |
0~200rpm(超高转速可选) |
|
桨叶配置： |
锚式刮壁搅拌桨（螺带式可选） |
|
刮板材质： |
硅橡胶（PTFE硬刮壁可选） |
|
乳化均质机功率： |
1500W |
|
乳化均质机转速： |
300~6000rpm |
|
乳化工作头型号： |
60BCS |
|
反应釜盖开口： |
均质机口+投料口+测温口+真空口+3个备用口 |
|
支架升降方式： |
电动升降 |
|
支架升降形成： |
400mm |
|
接触物料材质： |
SUS316L不锈钢+PTEF+硅硼玻璃夹层容器 |
|
反应釜体材质： |
硅硼玻璃夹层容器（SUS316L不锈钢容器可选） |
|
真空口外径： |
10mm |
|
夹层进口、出口： |
12mm |
|
外包装尺寸： |
876*566*820mm |
|
重量： |
100KG |
|
包装方式： |
木箱包装 |
AIR-20L系列真空反应器应用现场图片
技术参数
一、 乳化均质制备系统
乳化罐工况
物料：乳液、膏霜
处理量：5~20L/批
工艺：乳化、均质、混合、分散
工艺温度：常温~85℃
工作压力：-0.09-0Mpa
均质粘度范围：20000CPS
二、 搅拌系统参数
设备名称：搅拌器
搅拌机型号：MA60-0.75KW
功率：0.75KW
电机品牌：ADLEE
转速范围：0~86rpm
处理量：20L/批
搅拌桨形式：锚框式刮壁搅拌桨（针对高粘度体系设计，桨叶设计可拆卸式）
接触物料材质：SS316L\PTFE(刮板材质，刮板易拆卸结构)
费接触物料材质：SS304
接触物料材质表面处理：机械抛光Ra≤0.8μm
密封形式：唇形密封
连接方式：法兰连接
电机联体材质：SS304
三、 乳化设备技术参数
设备型号：A60-1.5KW
电源：380V 50Hz
功率：1.5KW
电机品牌：ABB
电机输出功率：300-600rpm
工作头型号：K型刀片式（定子开小圆孔）/按卫生级级别要求设计
接触物料材质：SS316L
费接触物料材质：SS304
工作温度：15-90°
接触物料材质表面处理：机械抛光Ra≤0.8μm
密封形式：集装式双端面机械密封（客户自配冷却水）
电机联体材质：SS304
安装形式：法兰安装
适合：CIP/SIP
四、 反应釜参数
反应釜有效容积：20L
反应器全容积：30L(不含封头)
接触物料材质：SS316L
费接触物料材质：SS304
接触物料材质表面处理：机械抛光Ra≤0.8μm
保温层材质：SS304+硅酸铝纤维棉或无氯岩棉
反应釜外表面处理：表面哑光处理Ra≤1.6μm
夹套介质：水浴加热或者现场冷却水冷却
罐内工作温度：常温~85℃
罐内工作压力：-0.09-0Mpa
夹套工作温度：5-95°
加热介质：循环水或者油
反应釜盖开口功能
带刮板视镜口
视灯口
真空开光
吸料过滤器
放空阀
真空口
加压口
手孔
香料漏斗
喷淋球
釜体釜底开口：
夹套进出口
高剪切分散乳化机口
出料口（带罐底球阀，DN40,卫生级别）
支耳支撑
出料口到地面的距离：500
五、 乳化罐升降系统
升降方式：电动升降
功率：60W
负载：2000N
升降行程：520mm
电源：24V
