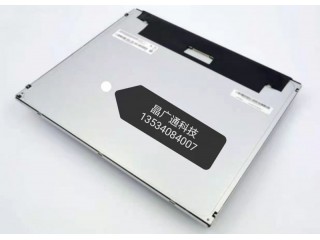

G150XAN01.1

友达液晶模组G150XAN01.1 应用特征

制造商

友达

型号

G150XAN01.1

类型

a-Si TFT-LCD , 液晶模组

RoHS

RoHS Compliance

工作温度

-20 ~ 70 °C

存储温度

-20 ~ 70 °C

应用产品

工业

友达液晶模组G150XAN01.1 结构特征

对角尺寸

15.0"

像素数量

1024(RGB)×768 , XGA

像素排列

RGB垂直条状

点间距(H×V)

0.099×0.297 mm

像素间距(H×V)

0.297×0.297 mm

显示区域(H×V)

304.128×228.096 mm

开口区域(H×V)

309.9×236.3 mm

外观尺寸(H×V)

326.5×253.5 mm

外观厚度

9.0 (Max.) mm

物理形状

平面矩形

宽高比(H:V)

4:3

风景肖像

风景模式

重量

920g (Max.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G150XAN01.1 光学特征

显示亮度

500 cd/m² (Typ.)

显示模式

AHVA，常黑显示，透射式

对比度

1000:1 (Typ.) (透射)

推荐视角

全视角

可视角度

89/89/89/89 (Typ.)(CR≥10)

响应时间

25 (Typ.)(Tr+Td) (ms)

色温

6485K

支持颜色

16.2M (6-bit + FRC)

白色坐标

Wx:0.313; Wy:0.329

NTSC比值

60%

sRGB覆盖率

78%

Adobe RGB覆盖率

62%

DCI-P3覆盖率

62%

Rec.2020覆盖率

45%

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

友达液晶模组G150XAN01.1电子特征

帧频率

60Hz

翻转扫描

No

功率总耗

10.6W (Typ.)

友达液晶模组G150XAN01.1 光源特征

光源类型

WLED

位置

侧入式光源

寿命(小时)

50K(Min.)

是否可换

No

WLED驱动状态

含LED驱动器

物理类型

端子

输入电压

12.0±1.2V

输入电流

0.77/0.84A (Typ./Max.)

功率消耗

9.15/10.03W (Typ./Max.)

友达液晶模组G150XAN01.1 信号特征

输入电压

3.3V (Typ.)

输入电流

0.42/0.51A (Typ./Max.)

功率消耗

1.39/1.68W (Typ./Max.)

信号类型

LVDS (1 ch, 8-bit)

物理类型

端子
