日本TACO（azbil）
型号
MVS-3504YCG/06JYCG/10YCG/14YCG
材质
铸铁
类型(通道位置)
三通式
连接形式
螺纹
3C阀门类别
工业
订货号
MVS-3504YCG/06JYCG/10YCG/14YCG
货号
MVS-3504YCG/06JYCG/10YCG/14YCG
展开

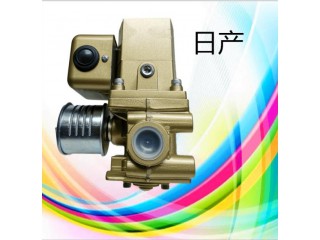

日本TACO（azbil）双联安全电磁阀MVS-3504YCG/3506JYCG/3510YCG
冲压机用双联阀
MVS－3500YCG／YCL／YCK 系列（阀体配管型）
规格
使用流体 经过滤的压缩空气
动作压力 内部先导供气型 0.15 ～ 0.8MPa
外部先导供气型 0.05 ～ 0.8MPa
周围温度 5 ~ 50°C
润滑 需要（ISO VG32透平油或类似的相当品）
手动操作 手动压入按钮 / 无锁定型
额定电压 ? AC100V 50/60Hz, 110V 60Hz
? AC200V 50/60Hz, 220V 60Hz
? DC24V
允许电压变动范围 ±10%
绝缘等级 B级
基本型号＆其他
配管
尺寸 型式记号 有效截面积（mm?）
无动作检测器 重量
（kg） 限位开关
附动作检测器 接近开关
附动作检测器 重量
（kg） IN→OUT OUT→EX
Rc3/8 MVS-3503YCG 3.2 MVS-3503YCL MVS-3503YCK 3.5 25 <1.4 > 105 <5.7 >
Rc1/2 MVS-3504YCG MVS-3504YCL MVS-3504YCK 29 <1.6 > 172 <9.3 >
Rc3/4 MVS-3506JYCG MVS-3506JYCL MVS-3506JYCK 29 <1.6 > 180 <9.7 >
MVS-3506YCG 3.5 MVS-3506YCL MVS-3506YCK 3.9 74 <4.0 > 335 <18.1 >
Rc 1 MVS-3510YCG MVS-3510YCL MVS-3510YCK 74 <4.0 > 395 <21.4 >
Rc 1 1/4 MVS-3512YCG 7.5 MVS-3512YCL MVS-3512YCK 8.8 190 <10.3 > 960 <51.9 >
Rc 1 1/2 MVS-3514YCG MVS-3514YCL MVS-3514YCK 190 <10.3 > 1140 <61.6 >
本产品为MVS-3500系列.主要用于冲床离合器的控制.反应速度快,动作安全,气流量大,
大量***供应，欢迎询价购买，详情请与我方联系，
R1/4 MFF-202
R3/8 MFF-203
R1/2 MFF-204
R3/4 MFF-306
R 1 MFF-310
Rc1 1/4 MFF-312
Rc1 1/2 MFF-314
Rc2 MFF-320
354-401-P000
354-601-P000
358-601-P000
358-801-P000
354-401-C000
354-601-C000
358-601-C000
358-801-C000
MVS-3504YCG
MVS-3506JYCG
MVS-3510YCG
MVS-3512YCG
MVS-3514YCG
MVS-3504YCL
MVS-3506JYCL
MVS-3510YCL
MVS-3512YCL
MVS-3514YCL
