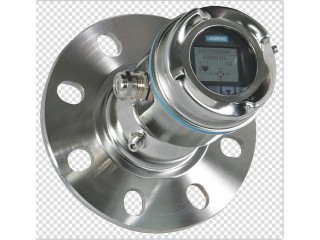

7ML5440-0HB00-0AC2西门子SIEMENS雷达液位料位计

2 线制，78GHz 连续调频波雷达物位计 SITRANS LR560，

用于料 仓内固体介质物位连续监测，测量范围可达 100m。

西门子LR560系列7ML5440雷达物位计的产品特点

坚固的不锈钢外壳设计，适于工业应用

78GHz 高频可提供超窄波束角，避免安装立管产生的噪声，并 可在倾斜物料表面获得良好反射

瞄准器可帮助波束对准特定的区域，例如锥形排放区

平面天线可有效防止物料黏附

针对极度黏附的固体粉料有吹扫连接可实现自清洁

本地显示界面可进行现场编程和诊断

LR560系列雷达液位计7ML5440-0HB00-0AC2的应用

SITRANS LR560 即插即用的性能是大多数固体应用的理想选择，

包括极度粉尘和高温应用，zui高温度可达 200 °C。*的设

计允许使用本安型红外手操器无需开盖、按键即可进行安全、简 单的本地编程。

SITRANS LR560 包括可选的图形化本地显示界面，可改进设置和 操作，使用可视化快速启动向导和回波曲线做诊断支持。快速启 动向导可实现简单启动，只需设置几个参数，可实现基本操作。

SITRANS LR560 几乎可以测量所有固体物料，测量范围可达 100m。

---关键应用：水泥粉料，塑料粉末 / 颗粒，谷物，煤仓，木屑， 飞灰

技术规格

操作模式

测量原理----------- 雷达物位计

频率 ---------------78GHz FMCW

zui小测量范围 ----------距传感器参考点 400mm

zui大测量范围 1)-------- 40m 型 ----- 100m 型

输出

模拟输出-------- 4-20mA

通讯------------HART --可选：PROFIBUS PA --可选：Foundation Fieldbus

故障安全---------可编程设置为高、低或不变 （回波丢失） ---- NE43 可编程

性能（根据参考条件 IEC60770-1）

zui大测量误差 （包括滞后和非重复性）------zui大 25mm 或量程的 0.25%，从zui 小测量距离到满量程

额定工作条件（根据参考条件 IEC60770-1）

安装条件

安装位置 ----------室外 / 室内

环境条件（外壳）

环境温度---------- -40 ~ 80 °C

安装类别----------- I

污染等级 ---------4

介质条件

介电常数-------------- > 1.6

工艺温度

40m 型------------ -40 ~ 100 °C

100m 型------------ -40 ~ 200 °C

设计

外壳

 - 结构------------- 316L/1.4404 不锈钢

 - 电缆入口 M20 x 1.5，或 1/2'' NPT

 - 平面天线材质 --- 40m 型：PEI ---100m 型：PEEK

防护等级---------- NEMA 4X, NEMA6, IP68 ( 防水电缆 接头 )

重量-------------- 3.15kg，包含 3'' 法兰

可选的现场显示界面--------- 图形化 LCD，棒状图代表物位

过程连接

通用平面型法兰 2）-------- 3,4,6'' /80,100,150mm， 304 不锈钢

通用平面型法兰 2）--------- 3,4,6''/80,100,150mm， 316L/1.4404 或 316L/1.4435 不锈钢

瞄准器型法兰 2）-----------3,4,6''/80,100,150mm，铝， 聚酯粉末喷涂

吹扫接口------------1/8'' NPT

电源

4-20mA/HART ---------------24VDC（zui大30VDC，zui大550Ω 负载）

PROFIELDBUS PA/Foundation Fieldbus ----------13.5mA，9 ~ 32V DC，根据 IEC 61158-2

标准和认证

通用认证------------- CSAUS/C，CE，FM

无线电认证------- 欧洲（R&TTE），FCC，加拿大工业， C-TICK

危险区域认证

 - 欧洲

- 欧洲 / 国际 ATEX II 3G EX nA/nL IIC T4 Gc ATEX II 1D，1/2D，2D， IECEx SIR 09.0149X，Ex ta IIIC T139 °C Da

- US/ 加拿大

- 中国

FM/CSA Class II，Div.1,Groups E,F,G Class III T4， FM/CSA Class I，Div.2，Groups A， B，C，D，T4 NEPSI Ex nA IIT4 Ex nL IICT4 DIP A20TA, T139 °C IPG8

编程

西门子本安型红外手操器 红外手操器

- 认证------------- IS 型： ATEX II 1GD Ex ia IIC T4 Ga Ex iaD 20 T135 °C Ta=-20 ~ 50 °C CSA/FM Class I，II 和 III，Div.1， Gr.A-G，T6 Ta=50C

手持通讯器-------------- HART 通讯器 375/475

PC ---------------------SIMATIC PDM，AMS，PCATware

显示（本地）--------- 图形化本地显示界面，含快速启动 向导和回波曲线

SITRANS LR 560 2 线制，78GHz 连续调频波雷达物位计， 可用于料仓中固体料位连续监测，测量范 围 100m。 -----7ML5440



订货号:



7ML5440-1HB00-0AA2-ZY15  7ML5440-0HB00-0AC2
