工作原理：当水流开关内有水流动，水流量≥1.0L/min时，水流开关内的磁芯受水流推动产生位移，磁芯位移带动磁源产生磁控作用使水流开关输出“通”信号。流量开关快易优自动化选型有收录，该信号输入设备控制系统，经控制系统实现控制作用，当水流量小于启动流量时，水流开关输出“断”的信号。控制系统产生与上述相反的控制作用。换句话说就是：水流开关当管路中的水流量大于1L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于1L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出"0"开关信号,停止系统的工作。流量开关具有灵敏度高、耐久性强等优点 。
耐高温水流量开关，UHFS系列油流量开关技术指标
◆口 径：DN15~DN250
◆精 度：12%
◆重复性：±2.5%
◆温 度：标准≤85℃, zui大≤300℃
◆压力等级：0.6-4.0 MPa（高压可选）
◆信号输出：报警点输出可配套晶体管继电器使用（本安型）
◆流线型结构设计、坚固耐用
◆磁性耦合测量系统
◆安装方向任意；垂直、水平安装任意
◆多种材料的选择
◆测量量程宽广
◆清晰的流量显示刻度、读取方便，旋转指针、分度刻度

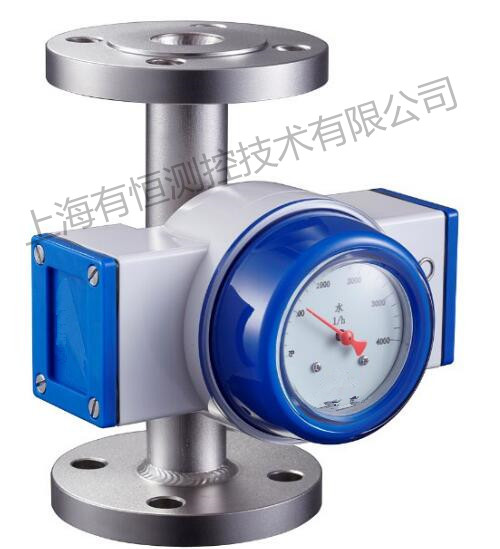

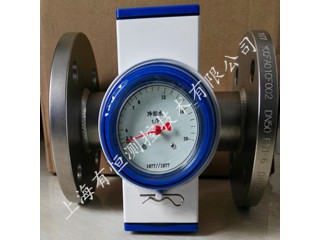

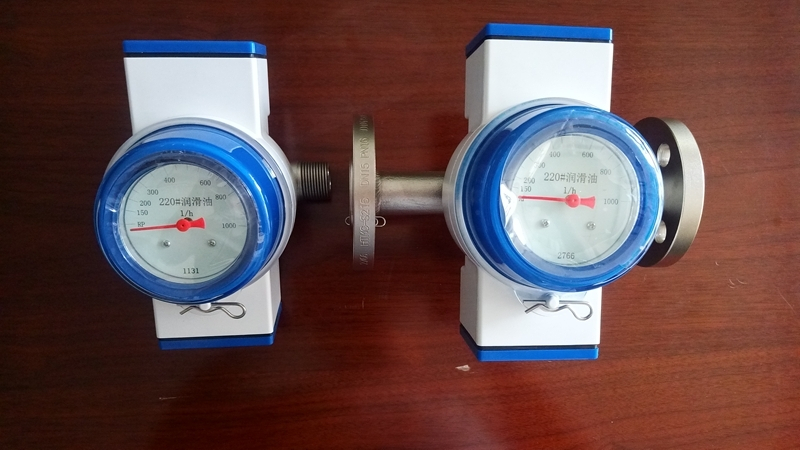

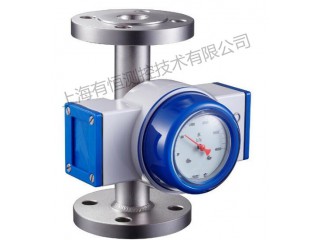

三、指针式流量开关结构形式
|
LS1 |
LS3 |
|
◆ 管螺纹连接：DN20-DN50(3/4″—2″) ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。 ◆ 测量结构3或5 |
◆ 法兰连接：DN80（65）—DN200（3〃—8〃）。 ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。 ◆ 测量结构16 |
|
LS2 |
LS4 |
|
◆ 法兰连接：DN15—DN50/65（1/2〃—2〃） ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。 ◆ 测量结构3或5 |
◆ 法兰连接：DN250（10〃）。 ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。（内置大功率继电器） ◆ 测量结构16
|
