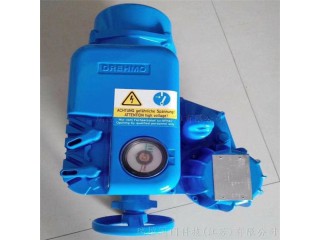

德国EMG阀门电动执行器 DMCR120-B1-10控制板

德国EMG

产地

德国

加工定制

是

标准

德标

规格

聚四氟乙烯

连接形式

对夹

贸易属性

内外贸

适用范围

内外贸

压力范围

内外贸

可售卖地

全国

材质

工程塑料

类型

常规

型号

DMCR120-B1-10

德国EMG阀门电动执行器 DMCR120-B1-10控制板

EMG执行器整机型号：

基本型：DMC30/DMC59/DMC120/DMC250/DMC500/DMC1000/DMC2000

组合型：DMC59+A04/DMC120+A13/DMC250+A24/DMC500+A33/DMC500+A43

            D(MC) 500+A43+DE 43/D(MC) 1000+A70 +DE70/D(MC) 2000+A110+DE110

回转型：DMC30+MSG25/MSG50,DMC59+MSG75/MSG100,DMC120+MSG150,

            DMC250+MSG800,DMC500+MSG1000,DMC1000+MSG1600

直线型：DMC30+LE12.1,DMC59+LE25.1,DMC120+LE50.1,DMC250+LE70.1,DMC500+LE100.1,DMC1000+LE200.1

EMG电动执行器技术参数：

电动执行器主要组成部件、封闭式电机、带偏心行星齿轮机构、可拔插式电气接线盒、不带离合器的手轮操作机构、组合传感器（扭矩、行程测量）

电气综合控制单元：所有行星齿轮组件围绕着输出这心主轴安装并在任何时刻都有数个齿啮合在一起，有别于传统直齿齿轮和蜗轮蜗杆结构，其结构紧头面人物、机械效率(70~80%)高、磨擦小，使用寿命更长。

德国EMG电动执行器及配件电动工作原理：

电机通过传动齿轮组

（2）驱动装在输出轴上的偏心轮

（3）带动安装在偏心轮的行星齿轮

（4）行星齿轮与太阳齿轮

（16）内齿面啮合，由于两个齿轮齿数不同，电机转动时形成相对速度，通过固定在行星轮上的随动轴

（17）带动驱动圆盘

（5）驱动圆盘以锯齿紧密啮合驱动空心输出轴

（15）即实现阀门的启闭。

德国EMG电动执行器及配件手动工和原理：
