大跨度管桁架结构用铸钢件与其他铸钢件相 比,结构形式复杂、化学成分控制严、质量要求高、铸造难度大。应自管理入手,从原材料成分、铸造工艺、铸模精度、热处理、化学分析、力学性能试验及检验等几个方面严把质量关。铸钢节点的常用结构形式主要有以下三种：

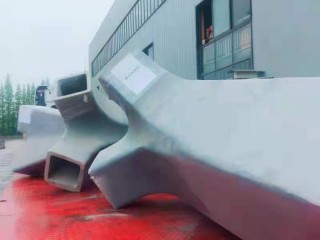

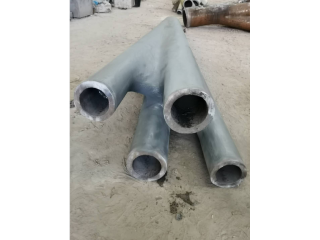

1.树型铸钢节点，它主要用来取代主管与多根支管相贯的节点,用对接焊缝取代相贯焊缝,焊缝分散,减少了焊接应力集中。
2.铰接铸钢节点,它常用于杆件端部连接处(如支座处等),可简化节点、造型美观。
3.混合型铸钢节点,具有树型铸钢节点和铰接铸钢节点的共同特点。在南京奥林匹克体育中心项 目中还设计了铸钢球节点。
大型钢结构的高铁站，经常会用到雨棚来为乘客遮风挡雨 一般分为有柱雨棚和无柱雨棚，有柱雨棚与无柱雨棚差异 有柱雨棚是指站台上有立柱。无柱雨棚的意思是无站台柱雨棚，是指站台上没有立柱，但是严格意义上讲，是属于新型有柱雨棚。 .无柱雨棚是我国现阶段火车站站台雨棚发展新趋势，钢结构使用无柱雨棚经常到的钢结构可焊接铸钢节点 一般多为树叉节点钢结构铸钢节点树叉铸钢节点应用广泛，经常应用于钢柱上多管交叉部分，一般连廊，雨棚，大跨度体育馆都会用到因此，从长远看，中国铸造业发展态势很好，机遇很多。
加工可用机械和设备进行调整。具备能力可采用铸钢件大平底校准，在不具备这一条件的情况下，可采用机械和设备工艺铸造。铸钢件加工的材料必须预留进行超声波探伤，不允许存在等于或大于同声程直径2毫米当量平底孔的缺陷。
1、铸钢件强度高，可以承受较大的荷载，铸钢节点产品材料有良好的塑性、韧性及可焊性，不仅可以有效防止铸钢节点破坏，在低温条件下仍能保持良好的焊接性能，给施工带来很大的方便。
2、由于在工厂内整体浇铸，使得焊缝位于铸钢管上，避免了重叠焊缝引起的应力集中。铸钢件节点外形多样化，可以满足多种结构的要求，在大跨空间结构工程中具有广阔的应用前景。
