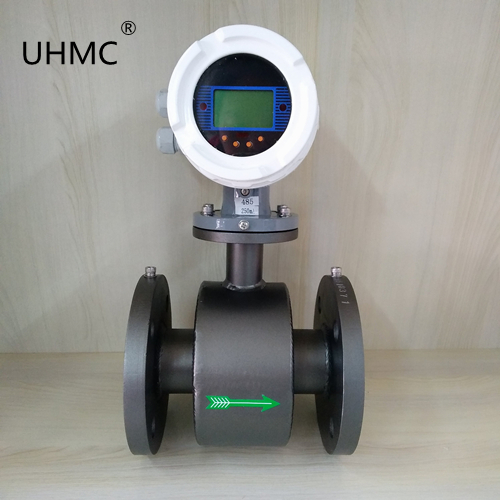

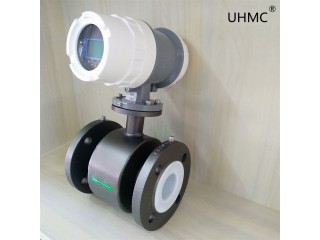

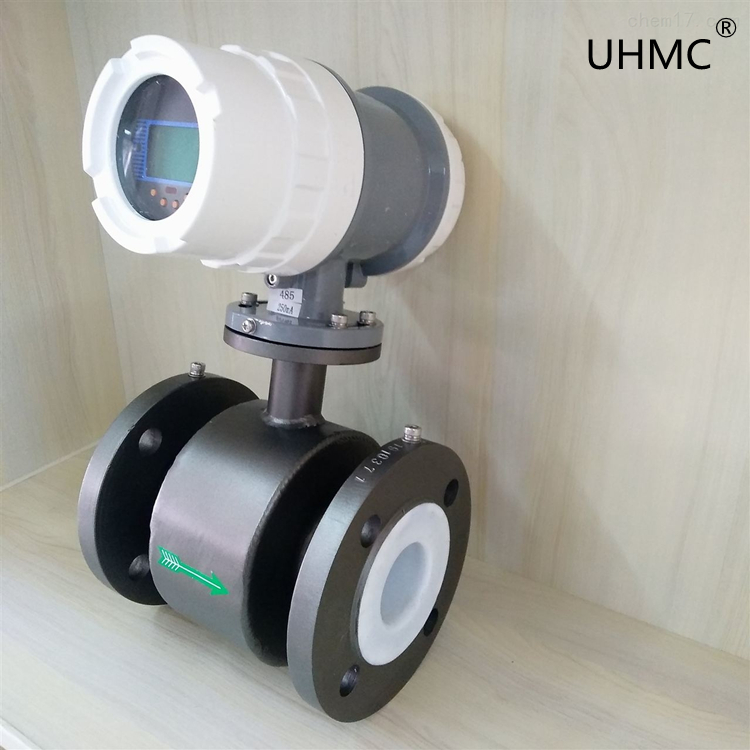

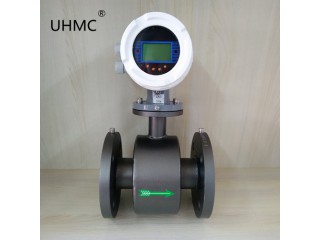

UHMC/有恒 UHLDG型一体管段式污水电磁流量计

的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。磁路系统的作用是产生均匀的直流或交流磁场。电磁流量计一般采用交变磁场。 测量导管的作用是让被测导电性液体通过。测量导管必须采用不导磁、低导磁率、低导热率和具有一定机械强度的材料制成，可选用不导磁的、玻璃钢、高强度塑料、铝等。电极的作用是引出和被测量流量成正比的感应电势信号。电极一般用非导磁的制成，且被要求与衬里齐平，以便流体通过时不受阻碍。它的安装位置宜在管道的水平轴线方向，以防止沉淀物堆积在其上面而影响测量精度。而在水煤浆场合，由于高压煤浆对电极的冲刷会产生信号噪声，通常有技术经验的制造厂会采用低噪声电极来降低冲刷噪声。 外壳应用铁磁材料制成，是励磁线圈的外罩，并隔离外磁场的干扰。 在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测液体，其作用是防止感应电势被金属测量导管管壁短路，并可适应测量导管的抗腐蚀性和耐磨性。

UHMC/有恒 UHLDG型一体管段式污水电磁流量计的工作原理是一种基于法拉第电磁感应原理设计制造的计量导电介质体积流量的速度式仪表，通常电磁流量计与介质接触的内腔部位为一个圆筒形直管，一对测量电极镶嵌在中部，呈对称分布，电极与介质间的部位为一对直径为6～10mm的圆饼状薄金属，其伸出部分厚度仅2～4mm，几乎不影响流态的变化，这种简单的无可动部件的内腔结构，犹如一根普通的圆筒形流体管道，因而不产生任何压损，也不会被某些介质中的悬浮物及固态杂质所阻塞，电磁流量计产生的电极信号幅度与流体的流速成正比，因而电信号经放大处理后得到的流量数据，线性度非常理想。


电磁流量计技术参数：
1、 公称通径系列 DN （ mm ）管道式四F衬里：4，6，8， 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。管道式橡胶衬里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
2、流动方向：正、反净流量。量程比： 150 ： 1 。重复性误差：测量值的± 0 。 1%
3、精度等级： 0.5 级、 1.0 级（管道式）
4、被测介质温度：普通橡胶衬里： -20 ～ +60 ℃；高温橡胶衬里： -20 ～ +90 ℃；聚四F乙烯衬里： -30 ～ +100 ℃；高温型四F衬里： -30 ～ +180 ℃。
5、额定工作压力：管道式： DN6～DN80 ≤ 1.6Mpa；DN100～DN250 ≤ 1.0Mpa；DN300 ～DN1200 ≤ 0.6Mpa 。
6、流量测量范围：流量测量范围对应流速范围是 0.1 ～ 15m/s
7、电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200 ～ 800 μ s/cm 范围内，均可选用有恒流量计 来测量其流量。
8、 电流输出： 0 ～ 10mA 时，负载电阻为 0 ～ 1.5k Ω； 4 ～ 20mA 时，负载电阻为 0 ～ 750k Ω
9、 数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极较大电流为 250mA 。
10、供电电源： 85 ～ 265V ， 45 ～ 63Hz 。
11、直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。
12、连接方式：有恒流量计 与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定。
13、防爆标志： mdIIBT4 。
14、环境温度： -25 ～ 60 ℃
15、相对湿度： 5% ～ 95%
16、消耗总功率：小于 20 瓦。
