博耐斯过滤器广泛应用于:热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。应用标准：结构长度标准：DIN3202-F1德标Y型过滤器,DIN德标过滤器系列；法兰标准：DIN2531-2545；壳体强度试验1.5×PN

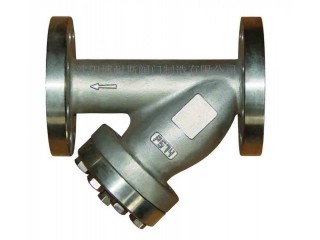

德标Y型过滤器产品说明
博耐斯GL41H德标Y型过滤器是输送介质的管道系列常用的一种阀门，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器有结构，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。该过滤器体形小、滤眼细、阻力小、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。微信：sy1668
德标Y型过滤器产品标准
设计标准Design: DIN 3357 EN 12516-1
壁厚标准Wall Thickness: ASME B16.34 EN 12516-1
防火标准Fire Safe: API 307 ISO 10497
结构长度Face to Face: DIN 3202
法兰标准End Flange: DIN EN 1092-1
检测标准/Inspection & Testing: DIN 3230 EN 12266
德标Y型过滤器零部件材料
| 零件名称 | 碳钢 | 不锈钢 |
| 阀体 | GS-C25、WCB | 奥式体不锈钢 |
| 阀盖 | GS-C25、WCB | 奥式体不锈钢 |
| 网 | SS304 | 奥式体不锈钢 |
| 螺栓 | B7 | 1Cr18Ni9Ti |
| 螺母 | 2H | 1Cr18Ni9Ti |
| 中密封垫片 | 柔性石墨+SS304 | 柔性石墨+SS304 |
德标Y型过滤器主要外形尺寸
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 如有需要，可以制造成直通式阀体 | |||
| H | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | ||||
| 重量（kg） | PN16 | 3.0 | 4.0 | 5.0 | 7.0 | 9.0 | 12.0 | 16.0 | 21.0 | 30.0 | 43.0 | 61.0 | 121.0 | 154.0 | 255.0 | |||
| PN25 | 3.5 | 4.0 | 5.5 | 7.0 | 9.0 | 12.0 | 16.0 | 21.0 | 32.0 | 47.0 | 64.0 | 144.0 | 178.0 | 285.0 | ||||
| PN40 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 13.0 | 19.0 | 24.5 | 35.0 | 51.0 | 71.0 | 144.0 | 178.0 | 285.0 | ||||
| Kv | 7 | 11 | 18 | 26 | 37 | 60 | 100 | 150 | 230 | 330 | 400 | 650 | 1200 | 1900 | ||||
德标Y型过滤器,DIN德标过滤器尺寸/结构图:
沈阳博耐斯阀门制造有限公司生产的过滤器有：Y型过滤器，T型过滤器，U型过滤器，蓝式过滤器，除污器，精密过滤器，铸钢过滤器，不锈钢过滤器，伸缩过滤器024-62657366
