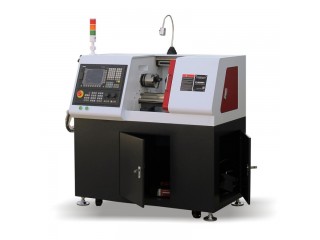

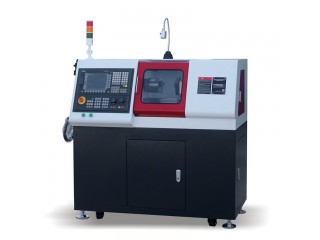

微型数控车床小红机是针对教育市场特别开发的小型数控机床，具备工业级标准和满足教学级需求的双重优势，在确保加工刚性的同时，减小了设备体积，提高了设备的性价比。设备采用符合欧盟CE安全认证的全防护安全罩壳，增加开门断电功能，确保教学使用过程中的安全。

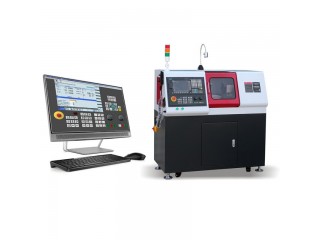

数字化仿真及加工一体机，由西门子虚拟仿真系统+物理机床组成，同时具备仿真加工和CNC加工的功能，学员可以先在西门子虚拟仿真系统上编程，并进行仿真切削加工，完成后可以将仿真的结果直接发送到数控机床上进行CNC加工，仿真加工与CNC加工结果完全一致。
|
技术参数 |
|
|
主要性能特点 |
使用220伏电压，全封闭加透明有机玻璃结构、优质铸铁材料铸造、采用高精度研磨滚珠丝杆； |
|
精度 |
重复定位精度：0.02mm |
|
XZ轴行程 |
纵向（X轴）：90 mm |
|
编程软件 |
MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等 |
|
主轴转速 |
100~1800 转/分钟 (G代码控制转速) |
|
XZ轴电机 |
400W伺服电机 |
|
回转直径 |
210mm |
|
夹持工件直径 |
1-80mm |
|
主轴通孔 |
26mm |
|
电动刀架工位 |
4工位 |
|
刀架角度/精度 |
360 °/0.005mm |
|
冷却系统 |
水冷 |
|
车螺纹功能 |
有 |
|
主轴/尾轴孔锥度 |
莫氏4号/莫氏2号 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
西门子808D工业面板数控系统 |
|
主轴输出功率 |
1.2kw |
|
机床总功率 |
2kw |
|
使用电源 |
AC380V/50Hz |
|
净重/毛重 |
280/320kg |
|
外型尺寸 |
1170×700×1300mm |
|
包装尺寸 |
1200×860×1500mm |
|
随机配件 |
冷却系统、电子手轮、三爪卡盘钥匙、呆顶尖、内六角扳手、油壶、双头扳手、卡盘反爪、外圆端面车刀、机床硬件说明书、数控系统编程说明书、数控系统操作说明书 |
