型号 参数 |

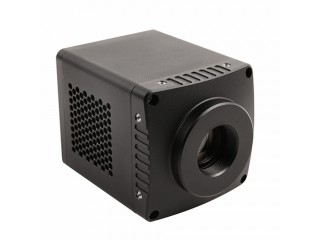

SWIR331KMB-U700 |
|
33万像素 3/4” InGaAs USB相机 |
|
|
相机 |
|
|
传感器型号 |
国产 640x512 |
|
传感器类型 |
InGaAs CMOS图像传感器 |
|
光谱范围 |
900nm-1700nm |
|
像元尺寸 |
15µm x 15µm |
|
靶面尺寸 |
3/4” |
|
ADC |
14-bit |
|
帧率&分辨率 |
8bit: 724@640x512 |
|
内存 |
512MB |
|

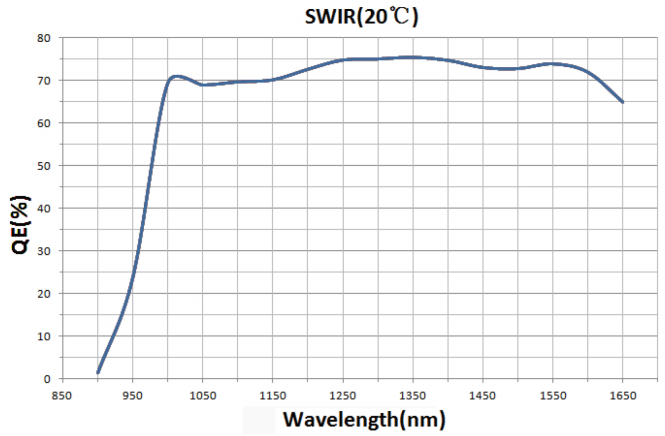

QE |
75%@1350nm |
|
转换增益 |
138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG) |
|
动态范围 |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1 |
|
读出噪声 |
586.82e(LG)，35.05e(MG)，68.44e(HG) |
|
满井电荷 |
1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG) *1 |
|
最大信噪比 |
62.98dB(LG)，49.43dB(MG)，42.34dB(HG) |
|
暗电流 |
|
|
曝光时间范围 |
16us~1s |
|
快门模式 |
全局快门 |
|
数据接口 |
USB3 |
|
数字IO |
1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
|
数据格式 |
Mono 8 / Mono 14 / Packet12 |
|
制冷温差 |
低于室温40摄氏度 |
|
一般参数 |
|
|
供电方式 |
DC12V供电 |
|
功耗 |
8.4W（TEC OFF）/ <16W（TEC ON） |
|
温度 |
工作温度 -30~60℃，储藏温度-40~85℃ |
|
湿度 |
20%-80%，无冷凝 |
|
尺寸 |
68mm×68mm×90.3mm |
|
重量 |
485g |
|
镜头接口 |
C接口 |
|
软件 |
完整的SDK开发包/ToupView |
订购代码
传感器型号与尺寸
像素(μm)
动态范围
信噪比
数据接口
FPS/分辨率
国产化
指标
曝光时间
外形尺寸
1.3MP 1280 x 1024
SWIR1302KMB-U200
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
USB3
200@1280x1024
关键器件
国产
16us~1s
68mm
SWIR1302KMB-10G
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
10G
200@1280x1024
关键器件
国产
16us~1s
68mm
SWIR1302KMA-CL200
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
Cameralink
200@1280x1024
全国产
16us~1s
68mm
SWIR1302KMB-CL200
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
Cameralink
200@1280x1024
关键器件
国产
16us~1s
68mm
0.33MP 640 x 512
SWIR331KMB-U700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
USB3
724@640x512
关键器件
国产
16us~5s
68mm
SWIR331KMB-G125
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
GigE
125@640x512
关键器件
国产
25us~5s
68mm
SWIR331KMB-G350
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
GigE
360@640x512
关键器件
国产
25us~5s
68mm
SWIR331KMB-G700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
GigE
360@640x512
700@320x256
关键器件
国产
25us~5s
68mm
SWIR331KMA-CL500
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
517@640x512
全国产
16us~1s
68mm
SWIR331KMA-CL700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
724@640x512
全国产
16us~1s
68mm
SWIR331KMA-CL1000
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
1000@640x512
全国产
16us~1s
68mm
SWIR331KMB-CL500
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
517@640x512
关键器件
国产
16us~1s
68mm
SWIR331KMB-CL700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
724@640x512
关键器件
国产
16us~1s
68mm
SWIR331KMB-CL1000
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
1000@640x512
关键器件
国产
16us~1s
68mm
* -G：GigE ；-10G： 10G接口；-CL：Cameralink接口；-UMV：Unmanned Vehicl，配合飞行器或无人机使用，相机外形尺寸偏小；
* C：彩色；M：黑白；UV：紫外；RS：卷帘快门；GS：全局快门；
* Buit-in TEC：TEC在传感器内部，制冷温差在25℃；External TEC：TEC在传感器外部，制冷温差在10℃；Without TEC：非制冷版本，相机外形尺寸小；
* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保护玻璃）定制版本。
